a) Simple face :
C'est très facile. Il suffit de maintenir le calque par du ruban adhésif collé sur la face composants.
Attention, encore une fois, à ce que la face imprimée du calque soit bien contre la couche photosensible.

b) Double face :

La première opération sera de découper un des deux calques à une de ses extrémité pour en extraire une bande de 3cm de large qui sera inutilisée.
Cette opération va permettre de solidariser les deux calques.
Les deux calques seront alors positionnés l'un sur l'autre (les deux faces encrées en contact) avec le plus grand soin.
Pour ce faire, on se repérera aux composants traversant les deux faces dont les pins devront être parfaitement alignées.
Quand on pensera avoir atteint la perfection (!), on rendra solidaire les deux calques par un morceau de ruban adhésif fixé au niveau de la découpe réalisée initialement.
Prendre soin de vérifier l'alignement.
L'ensemble des deux calques sera alors fixé sur la plaque d'époxy.
Ceci suppose qu'une réserve suffisante en bordure de plaque (sans piste ni composant) ait été prévue lors du dessin du circuit.

Une autre méthode consiste à utiliser 3 des 4 trous de fixation de la plaque dans votre coffret.

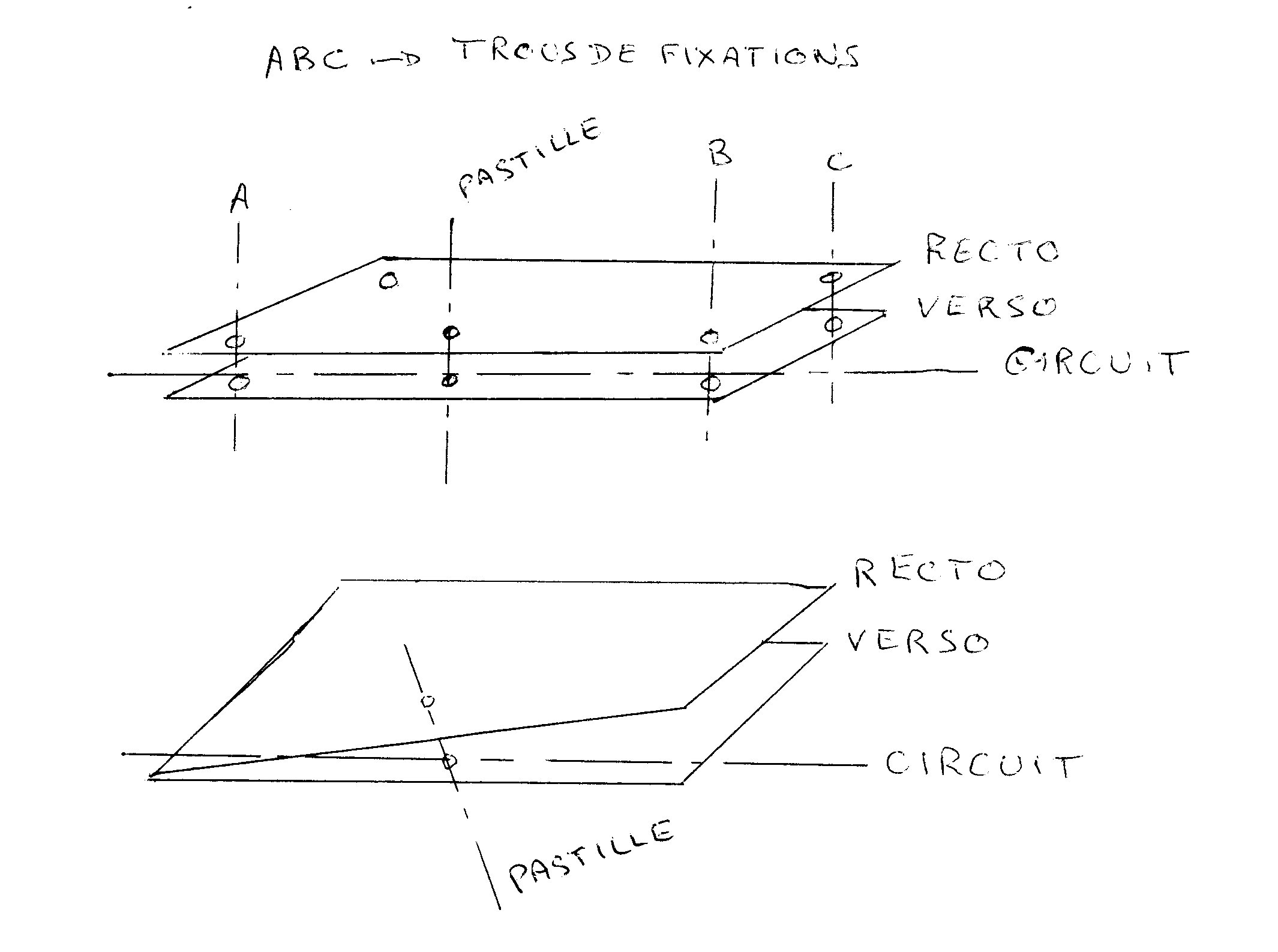

Utilisez trois des cotés du circuit, repères A/B/C sur l'image ci-dessous.
Pour ceci, faites un tirage recto sur papier de la face recto.
Superposez la à votre plaque de circuit.
Réaliserez à l'aide d'un forêt de 0.8 ou 1 mm dans votre plaque d'époxy ces trois trou en perçant au travers de la feuille de papier.
Enlever et jetez la feuille de papier, elle ne vous est plus d'aucune utilité.
Superposez ensuite vos films et par transparence, faites coïncider vos trois trous avec ceux de votre votre film.
Cela vous  servira de gabarie pour positionner le typon sur la plaque, avant insolation.
Vous aurez donc la possibilité d'insoler recto, puis verso séparément, tout en conservant un repère de guidage 'presque' parfait', du fait que vous annulerez l'erreur d'épaisseur du circuit...

Vous constatez que sur le dessin du dessus, vos deux film séparés forment un angle perpendiculaire à votre circuit...
Sur le dessin inférieur, l'angle est incliné donc vous aurez une erreur de positionnement...
Vous réduirez ce phénomène en ayant un grand film avec une petite plaque au centre... Mais l'erreur, même négligeable existera...
