Antenne décamétrique 160 à 6m verticale

Troisième version... Hi !

Pour faire suite aux 2 premières réalisations :

OTURA 1 - Version sur une plaque en bois...
Provisoire, mais qui fonctionne toujours.
A déconseiller pour un montage définitif, mais idéal en 'contest'.

OTURA 2 - Version sur tôle aluminium...
Beaucoup plus sérieuse, mais elle m'a bien fait cogiter, la bestiole...

J'ai eu l'opportunité de récupérer du PVC épais (12 mm) dans la benne à déchet d'un de mes clients.
Après leur avoir demandé la permission, j'ai pus repartir avec quelques morceaux de PVC forts intéressants.

J'ai du faire, une fois de plus, appel à mon menuisier préféré pour procéder à la découpe du profil.

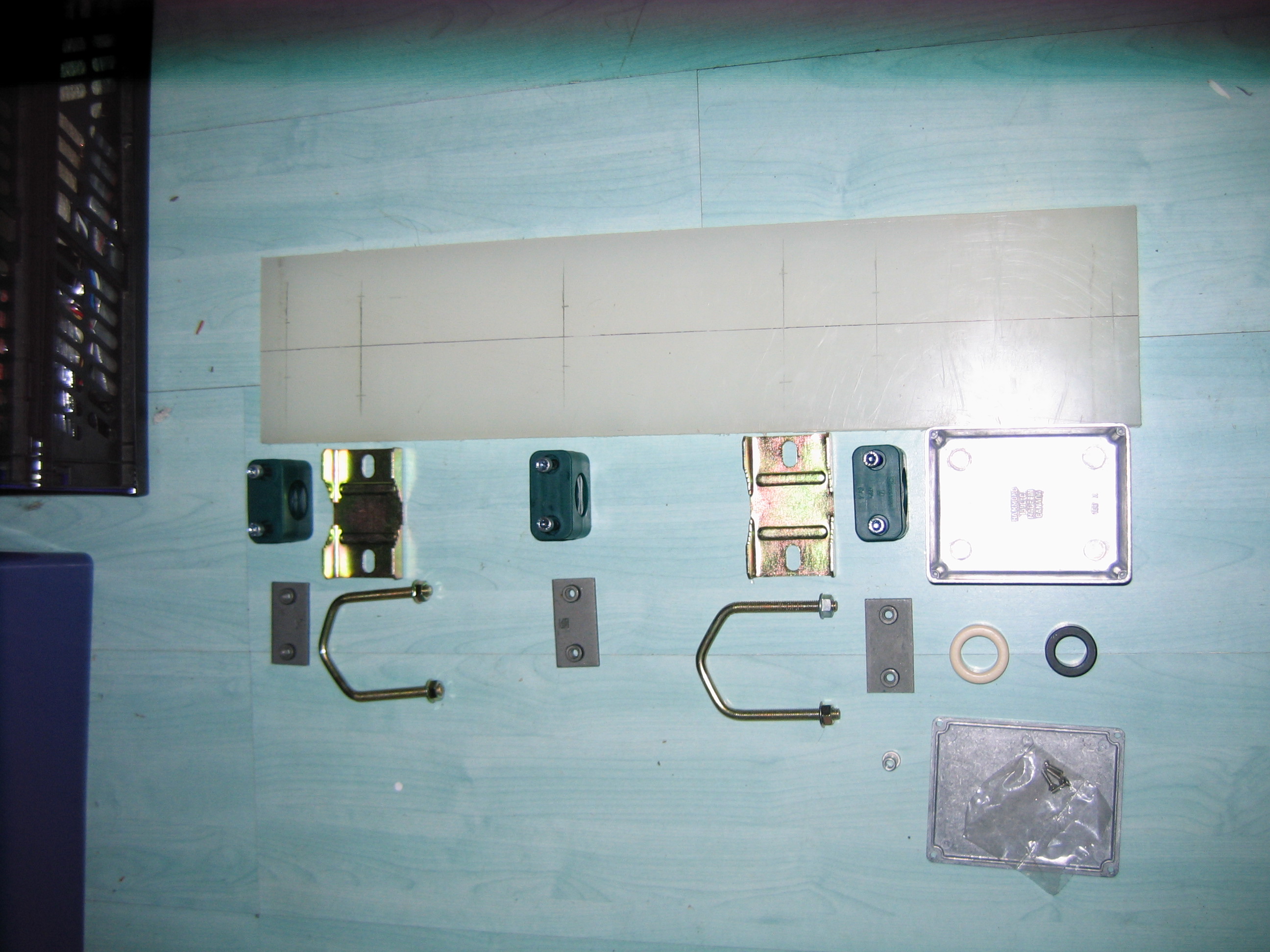

Il dispose d'une formidable scie à ruban, à même de découper mes supports, et en voilà le résultat avec tout le matériel nécessaire à la réalisation de l'antenne :

		Vous aurez besoin : D'une plaque en PVC, ou mieux en téflon (Récupération dans les chutes des Ets FICA) J'ai même trouvé par la suite une table de salon qu'il suffit de découper aux bonnes dimensions... A la déchetterie... Trois supports pour tube hydraulique (Achat groupé auprès des Ets FICA) Deux supports pour mat d'antenne (Disponible chez votre magasin de bricolage préféré) Emprunt écrou à sertir (Pas indispensable) (Disponible chez FixNVis) Coffret aluminium (Disponible chez CONRAD) Tore ferrite 4C6 ou T200 suivant la puissance Le 4C6 suffit largement pour 100W HF

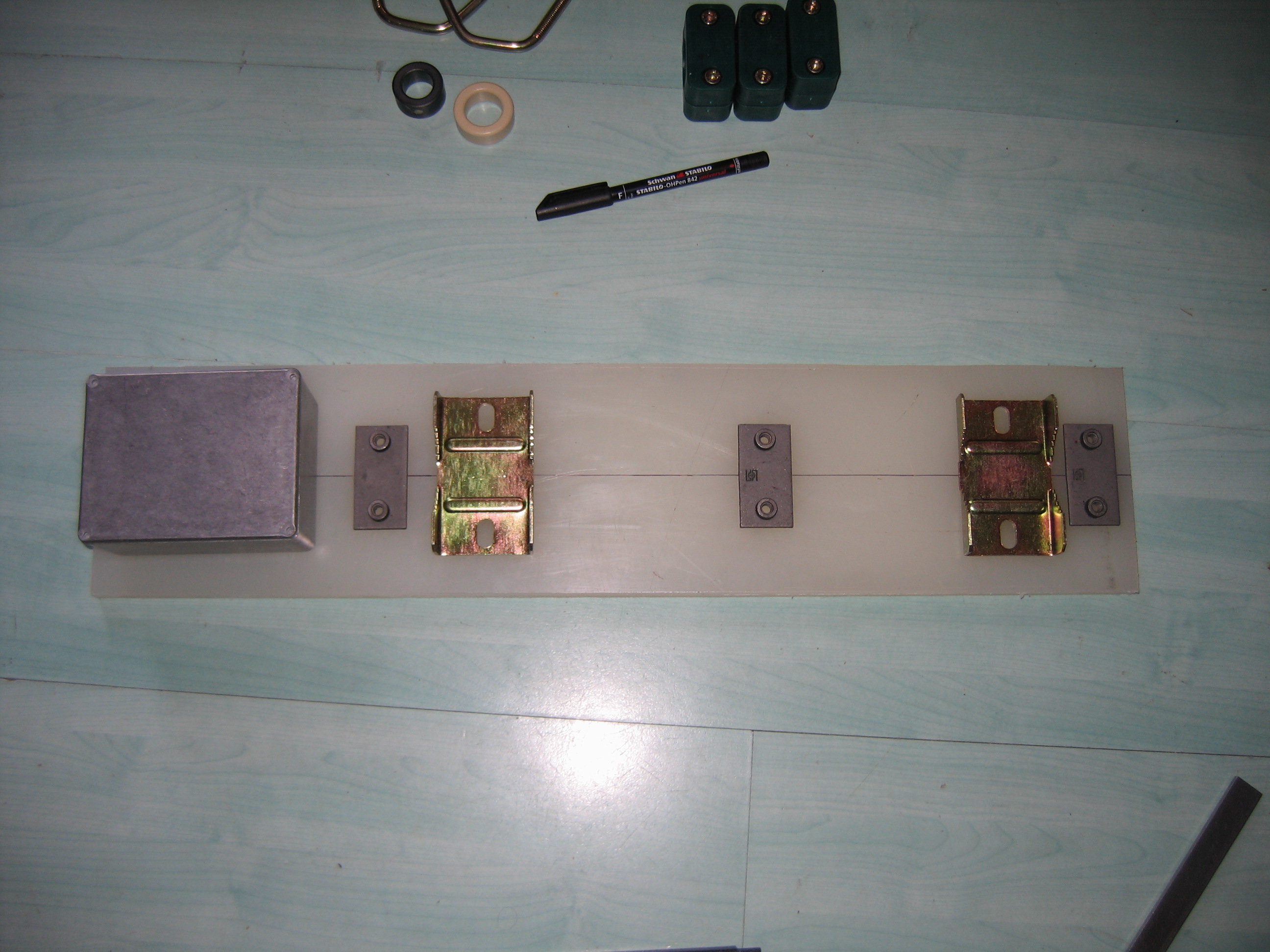

		Voici ce que sera la disposition des éléments en fonction des dimensions de la plaque utilisées. Les colliers hydrauliques sont livré avec des contres plaques en acier. Elles seront remplacées avantageusement par des emprunts. Mais ce n'est pas obligatoire...

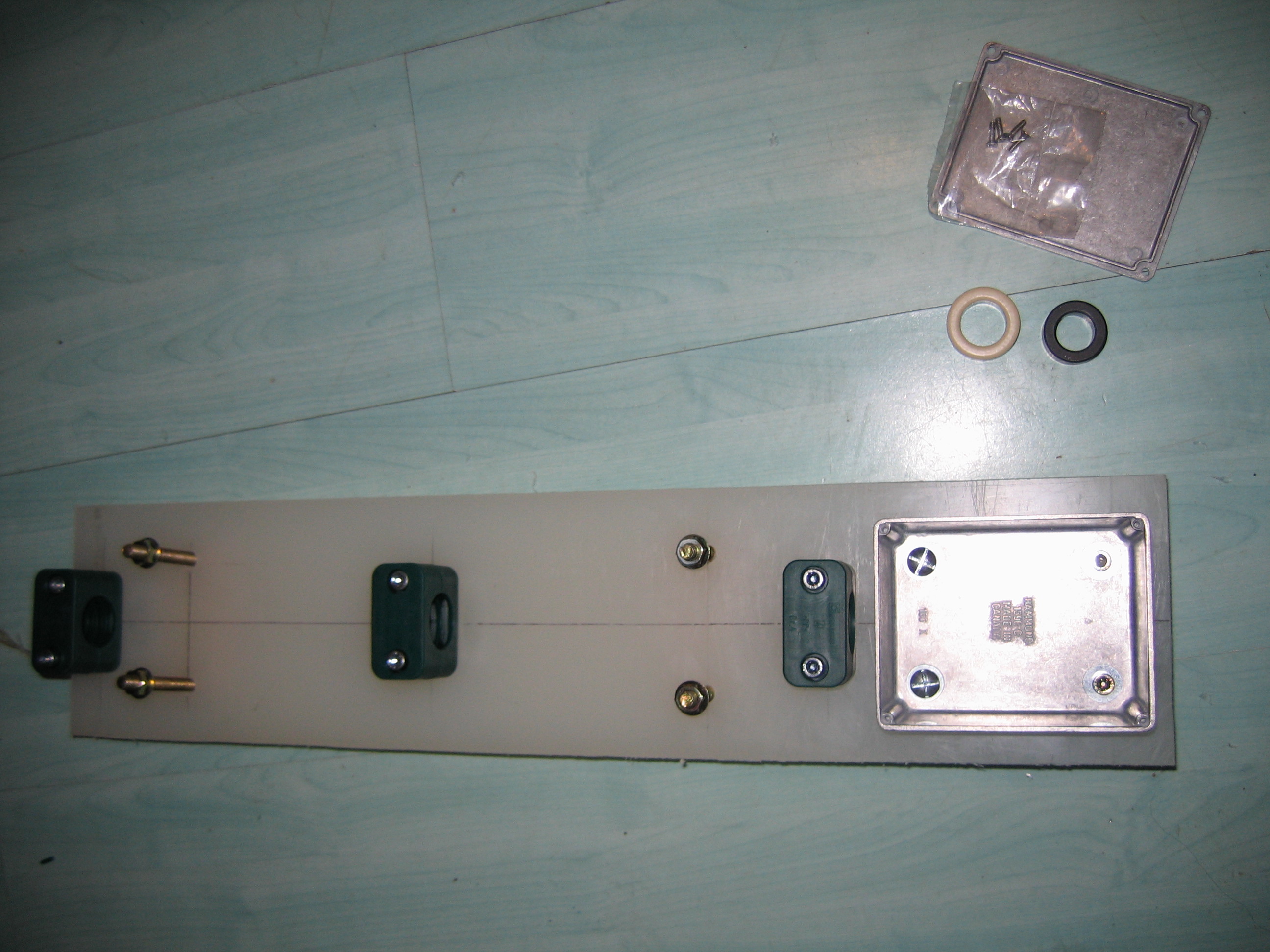

		Détail du montage préliminaire... Le coffret est fixé, en haut, par des vis traversantes. Elles seront utilisées pour le raccordement des contrepoids ou de la mise à la terre...

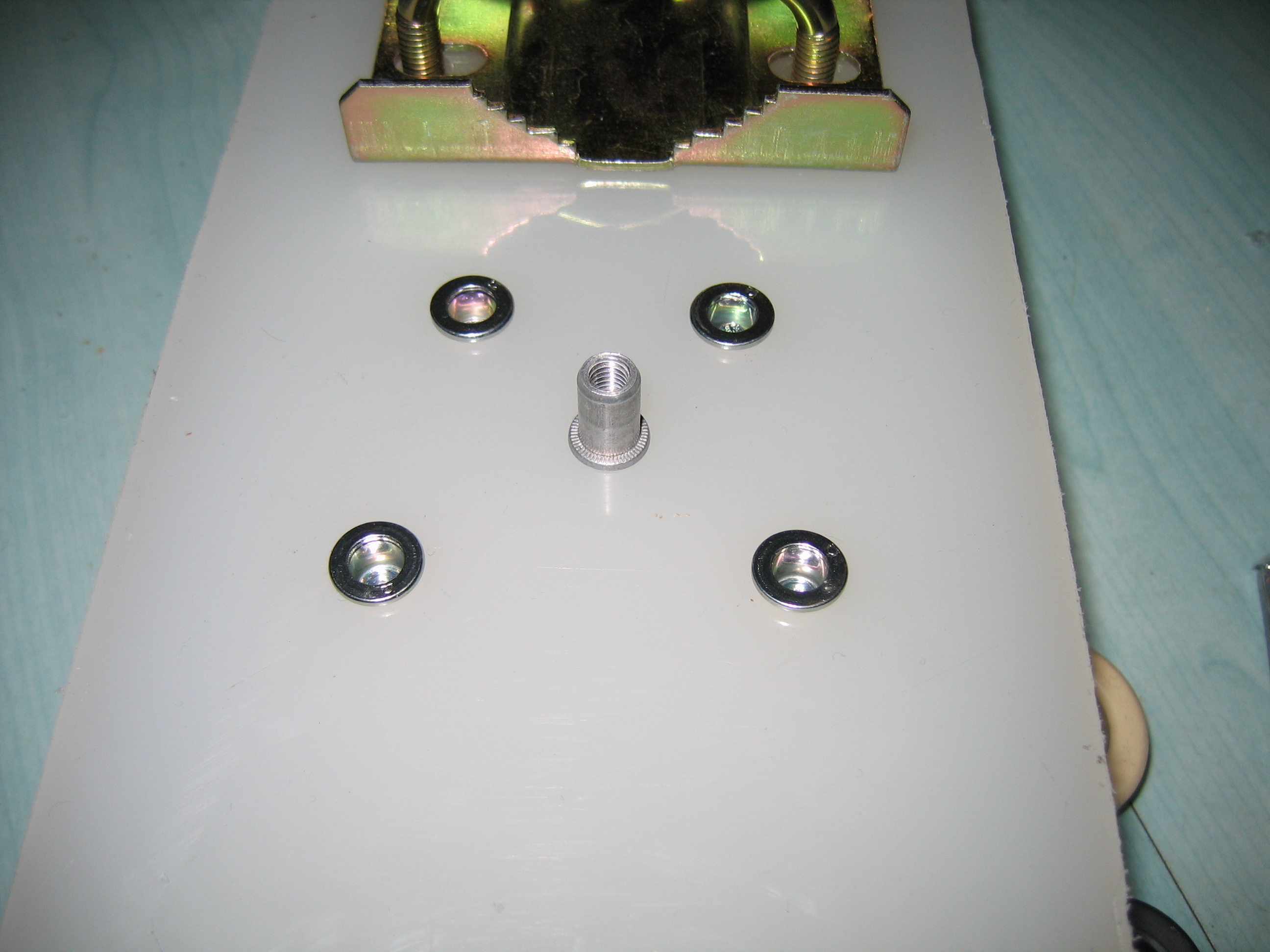

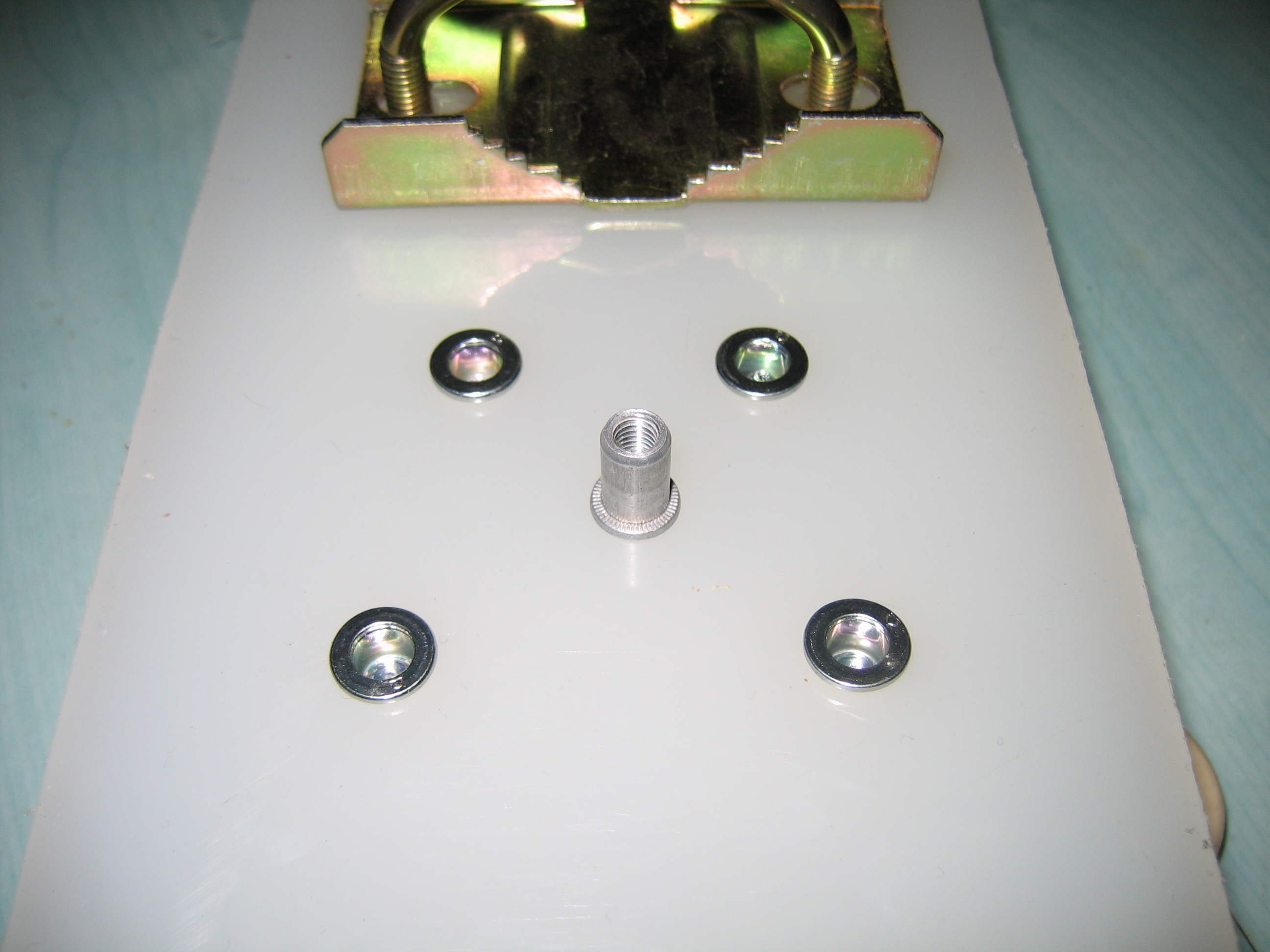

		Les emprunts qui remplacent les contreplaques... Ils serviront aussi à la fixation du coffret balun...

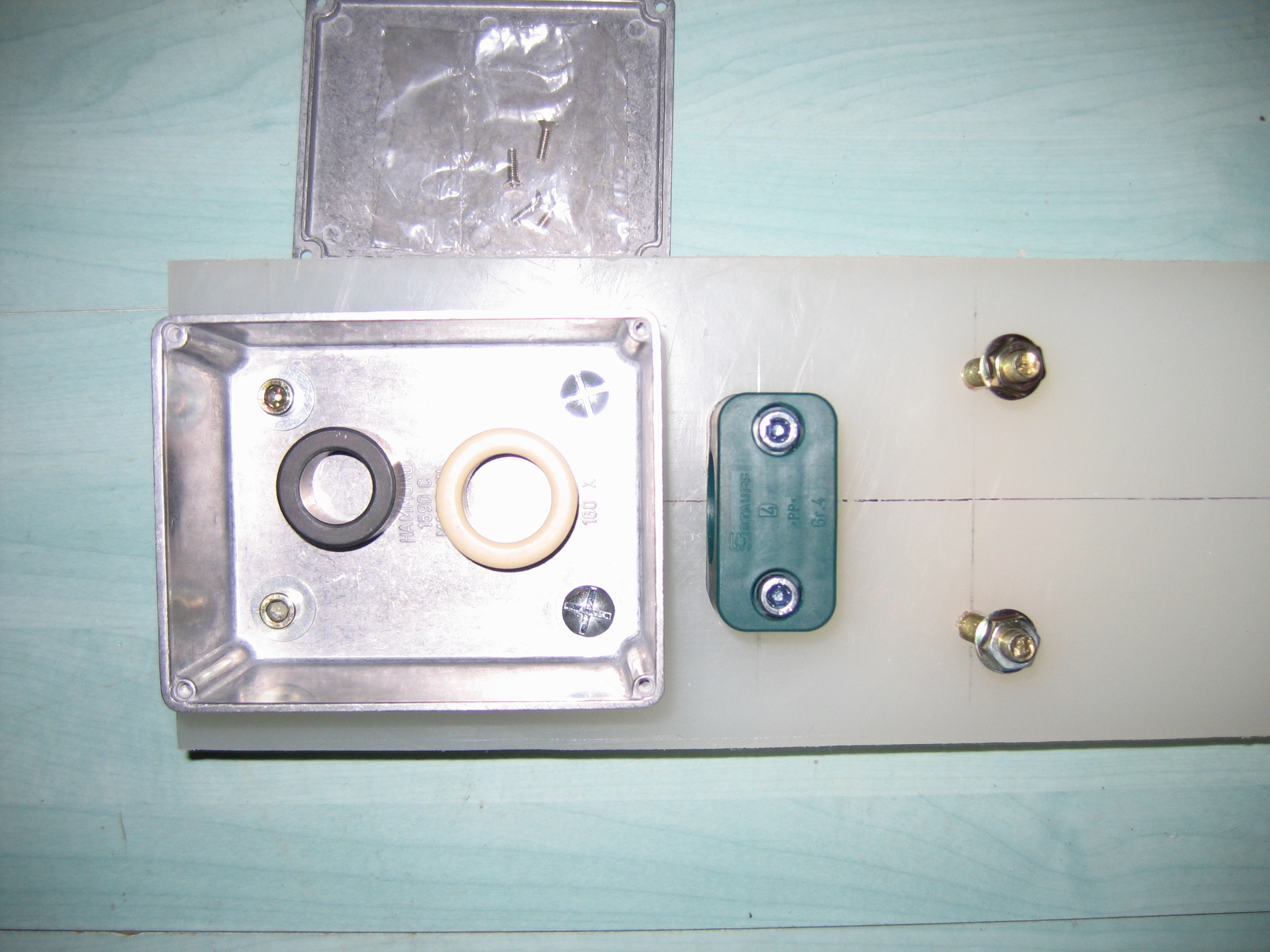

		Vous remarquez 2 tores ferrites... Le beige est le 4C6... Il sera bobiné en 9:1... Le gris dans la version finale ne sera pas utilisé. J'avais pensé m'en servir en Choke Balun... Ça ne fonctionnait pas... Il a été avantageusement remplacé par quelques spires de coaxiale sous l'antenne, bobinées à l'air libre.
