Antenne décamétrique 160 à 6m verticale

Seconde version...

Deuxième réalisation...

J'ai voulus réaliser une version un peu plus proche d'une réalisation commercial...

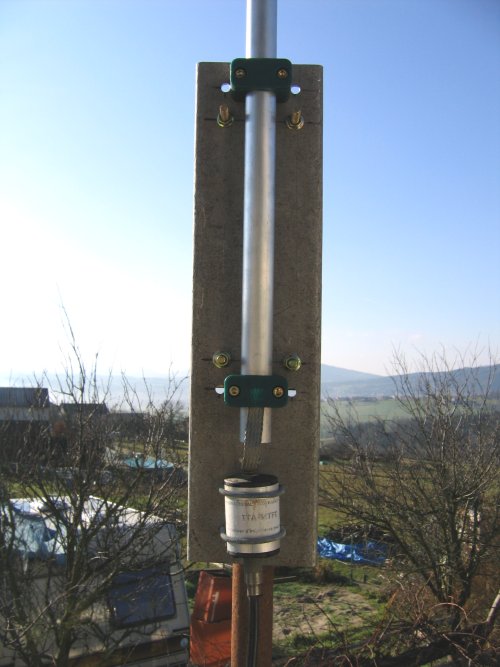

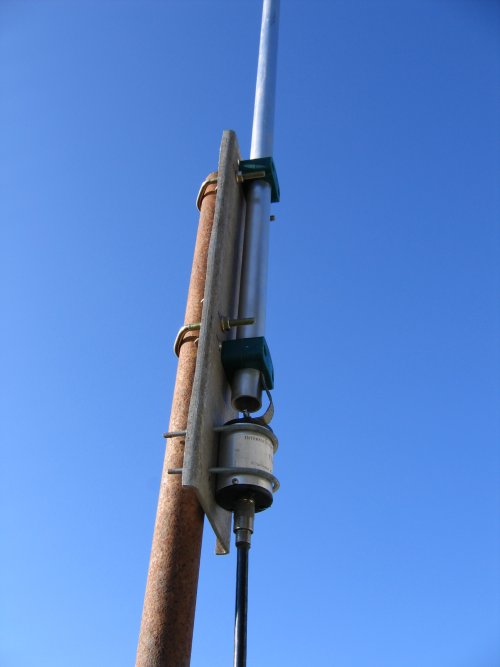

Voici donc la partie mécanique du support de la réalisation...

J'ai utilisé de la tôle de calébotis pour réaliser le support (Merci à mon amis, Claude / F4AEQ, pour m'avoir fournis la matière première...).
Des colliers pour supports de tube hydraulique de DN30 pour la fixation du brin rayonnant...
Vous trouverez ses supports chez tout bon fournisseurs de matériel ou de fourniture industrielle.
J'ai personnellement trouvé ce matériel disponible sur plusieurs diamètres auprès des Ets FICA à 42 - La Ricamarie

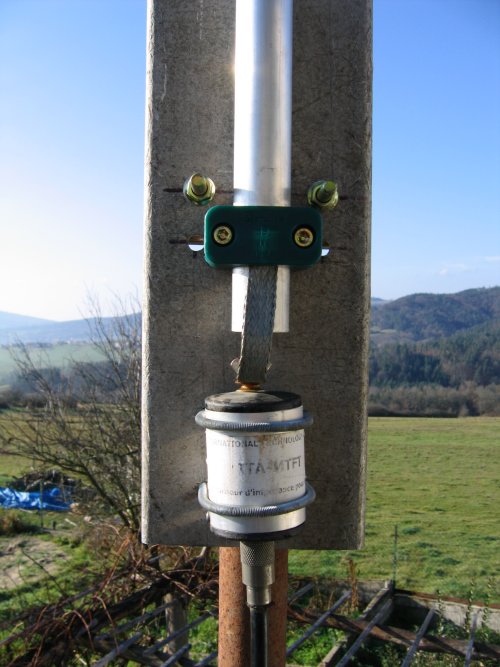

Détail du balun 9:1.

Une tresse assure la connexion entre le balun et le brin rayonnant.
la tresse a juste été pincée entre le collier et le tube.

L'élément supérieur est bouchonné par un simple embout pour pied de chaise.
Plusieurs diamètres existent.
A approvisionner en grande surface de bricolage...

Essai et problème

J'ai passé mon antenne au MFJ... Réglage sur le milieu de bande 14Mhz...
Résultat... Nickel de chez Chrome...

Essai avec l'émetteur....
Aïe ! Aïe ! Aïe !
Le ROS à 100W est à 1/1... Au bout de 15 secondes il augmente de manière logarithmique jusqu'à son maximum...

Un petit peu de réflexion s'impose

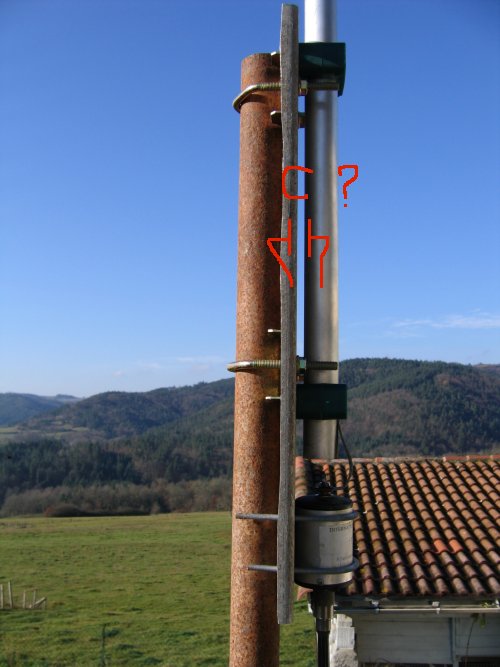

Et un phénomène capacitif à la base de l'antenne ??? Pourquoi pas ???
Je vous soumets donc l'image

Petit point de réflexion... en janvier 2007

En feuilletant une ancienne revue je suis tombé sur ça :
Clic sur image pour le lien du constructeur...

Vous remarquerez que mon système de fixation est identique, voir similaire.

Conclusion... Définitive... Et merci à ceux qui m'ont contactés...

J'ai finis par trouver…

Et oui !!! Les tubes, neuf, sont imprégnés par une pellicule de vernis d'un produit donc je n'ai pas pus identifier la nature ?!?
Partiellement, voir totalement isolant...
Quelques points d'arc électriques sur les jonctions m'ont mis la puce à l'oreille...

J'ai donc passé les contacts de chaque élément à la paille de fer, juste un peu de graisse de contact à la jonction de chaque brin...
Et tout est rentré dans l'ordre...
Pour info, vous pouvez utiliser de la graisse gaz graphitée. Disponible chez votre distributeur de plomberie locale, c'est efficace, pas coûteux...

Les mesures sont maintenant correctes sous 100W de 0 à 60Mhz... Avec la boite de couplage toutefois !!!
Ne pas reproduire les erreurs, c'est de cette manière que l'on progresse....

Très cordialement à tous...
