Antenne décamétrique 160 à 6m verticale

Rien ne sert d’avoir un TRX hyper performant, DSP, Filtres Collins, un ampli digne d’allumer tout les tubes fluo du village, une boite d’accord capable de supporter jusqu’à 3 Kohms, si c’est pour émettre dans une tringle à rideau….

Mon objectif :

Trouver dans le commerce un aérien, pas trop encombrant, donc de faite, discret.

Mon terrain ne me permettant pas d'installer plus de 22 mètres de fils entre le haut du toit et la diagonale de l'extrémité du terrain.
Il me faut une antenne ayant le maximum de rendement pour le minimum d'encombrement.
Un dur compromis...

Premier temps, une filaire…
Mais pour faire un dipôle 160 mètres, il me faudrait mettre le second point d'attache chez le voisin ?!?

Visez juste l'arbre du fond, juste derrière la piscine, à l'arrière plan de l'image de la FRITZEL, et vous comprendrez...

J'ai pris la distance au télémètre laser... Sans commentaires...

Renseignement pris, et expérience résultante de mon amis F0EED (Fred), je réfléchis sérieusement à une G5RV, FD4…
Bref ! En tout cas, il n'y a rien de dispo à la superette du coin…

En dernier recours, je fais l’achat, dans un premier temps d’un balun ITA 9:1 chez nos amis revendeur.

Certains me maudissent, « mais pourquoi tu ne l’as pas fabriqué ? ».

Réponse : Parce que trouver le bon tore ferrite de 1 à 30 Mhz qui va bien, ce n’est plus chose aisée, en France, et aujourd’hui.

Pour cause, on m'avait parlé de tore ferrites de récupération dans des alimentations à découpage.
Je me suis lancé dans la réalisation...
Mais les fameux tore ferrites... C'est de 0 à 1 Mhz...

Bref ! Autant commander une TRABAN à l'heure de la LOGAN (Hi !)

A réception du dit balun, je déroule 20 mètres de fils en travers du jardin…

Résultat : Berk !!!! Radio Bagdad en pleine guerre du Golfe….

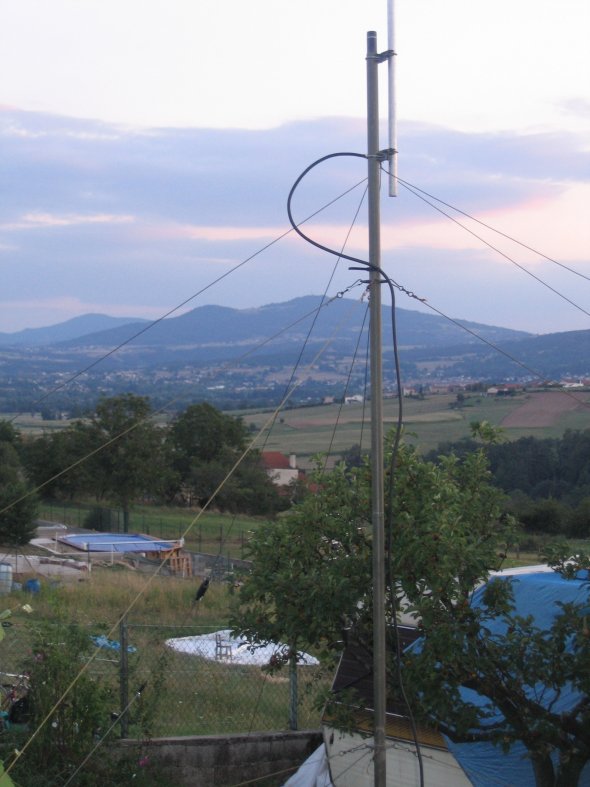

Second temps, ma FRITZEL GPA50…

Je ressors le tout du dépôt, j’installe mon mat, d’origine militaire, dans le jardin…
Maxance est heureux comme une canne en me regardant escalader le mat pour y brancher la PL259 du coaxial.

C’est nettement mieux…

Si ce n’est que…

Madame ne peut plus garer sa voiture dans le jardin, qu’elle dispose à sa guise de kilomètres de fils pour y étendre le linge…
Le soir… De nuit… Gare les fils, les piquets… Un vrai champ de mines…
Et Killian qui joue de la guitare avec les haubans...

Il me faut une solution viable…

En feuilletant la documentation envoyée en même temps que mon balun, je découvre l’antenne ITA OTURA… Mais quoi qu’est-ce ?!?

Un petit coup d’œil sur la photo, et... Il ne s’agit que d’un long fil… Vertical… De 7.6 mètres… avec le dit balun 9:1 aux fesses…

Rebelote et 10 de der… J’embraye le QRP (Maxance), et comme je suis plombier… Me v’là empiler 7.5 mètres de tube en cuivre pour me fabriquer ce fameux aérien…

Problème… Le cuivre, ce n’est pas de l’alu… J’ai donc, une fois érigé la bête, réalisé ma première antenne… J… Mais le résultat était là…

Le poids de l’antenne est trop important.
Donc, direction le magasin de bricolage du coin, et ‘MAGIQUE’, ils ont du tube alu de DN 20mm à 10mm en longueur de 2.5 mètre, qu’il est possible d’emboîter sans difficulté.
Qui plus est, celui-ci est rainuré, près à être fendu en 4 aux extrémités pour y installer un collier de serrage entre les différents éléments…
Avantage, il est possible d’empiler le tout et de le caser dans l’auto pour un petit contest champêtre…

Ma réalisation :

Elle a été faite sur une plaque de bois que l’on utilise pour faire des sortie de piscine… Résistant aux intempéries, à l’humidité… Donc pérennité dans le temps…

La plaque étant par défaut isolante, j'ai utilisé de la tige filetée pour les fixations de l'antenne, des colliers nylons pour le balun
J'ai fait l'acquisition de supports d'antenne pour fixer le tout à un bout de mat.

Le réglage :

Pour ma part, je dispose d'un analyseur de ROS MFJ. Mais c'est tout à fait réalisable sans...
Petite puissance, ROS-Mètre, et on monte la sauce au fur et à mesure que l'on s'approche de 1:1.

Une précision... NE PAS TOUCHER L'ANTENNE EN EMISSION...
Je supposes que je ne vous apprends rien... Imaginez les vaches dans leur parc...
Votre serviteur a déjà fait l'expérience... Ça défrise bien les poils du bas...
J'ai donc centré le tout pour fonctionner à 1:1 sur le milieu de la bande 14 Mhz. Au final, je suis correct sur les harmoniques.
Mais la boite d'accord reste indispensable...

Essais :

Une jolie collection de contacts réalisé en tout mode de modulation, pour l’Europe, l’Afrique, l’Amérique, l’Asie… Et oui ! Aussi l’Australie…

Je sais… Je sais ! C’est MON antenne…
On est toujours optimiste avec ce que l'on a réalisé de ses mains...
Mais essayez la… Et retournez moi vos report…

Au final :

Je viens de terminer une réalisation un tantinet plus pro, sur plaque d’aluminium et collier de serrage en PVC pour tube hydraulique.
Donc, un peu plus proche d’une réalisation commerciale.

Un petit dessin valant mieux qu’un grand discours, vous trouverez très bientôt la description et les photos de la partie mécanique de l’antenne, la plus complexe à réaliser…

Le tube alu DN30x2, DN25x2, DN20x2 à DN10x2 est facile à approvisionner.
Il m'est livré par barre de 6 mètres.
Donc en se groupant, il est possible d'en réaliser 3 d'un seul coup pour un prix modique...

Pour les OM's hors de la région 42/43, vous trouverez les tubes disponible chez Descours & Cabaud (je n'y ai pas d'actions).

Pour les OM's qui ne désireraient pas se lancer dans une mécanique de ce type, vous avez en lien, au dessus, les adresses pour vous approvisionner l'antenne OTURA, toute faite, chez notre amis revendeur...

Le coût de la réalisation :

Balun : 45 €, moins si vous le réalisez…
Tube alu : 42 € pour 3 antennes

Bois ou support alu + collier ou tige filetée : Récup de fond de tiroir + une bouteille de ce qui va bien dans le Sud de la France à mon copain menuisier…

Les photos :

Vous trouverez ici les photos de l'implantation de cette réalisation...

Conclusion... Mais pas définitive...

Mais restons amateur… Là, ce trouve le plaisir de bricoler…

J’attends vos reports, voir vous entendre en déca…
