Table des fréquences utilisées en modélisme
On entend parler, on le lis sur le récepteur... Mais c'est quoi ?
Petite explication et les dérivés...

petit préambule :

Je regarde ce document sous ma culture radioamateur. Elle ne reflètera pas forcément l'usage radiocommande.
Elle aura le mérite d'éclaircir quelques notions sur la transmission.
Pour le reste, je vous laisse extrapoler dans la rubrique RadioHam...



les canaux de transmission :

On appelle canal de transmission une bande étroite de fréquence utilisable pour une communication. Dans chaque pays, le gouvernement est en général le régulateur de l'utilisation des bandes de fréquences, car il est souvent le principal consommateur pour des usages militaires.

Toutefois les gouvernements proposent des bandes de fréquence pour une utilisation libre, c'est-à-dire ne nécessitant pas de licence de radiocommunication. Les organismes chargés de réguler l'utilisation des fréquences radio sont :

•Ll'ETSI (European Telecommunications Standards Institution) en Europe
• La FCC (Federal Communications Commission) aux Etats-Unis
• Le MKK (Kensa-kentei Kyokai) au Japon

En 1985 les Etats-Unis ont libéré trois bandes de fréquence à destination de l'Industrie, de la Science et de la Médecine. Ces bandes de fréquence, baptisées ISM (Industrial, Scientific, and Medical), sont les bandes 902-928 MHz, 2.400-2.4835 GHz, 5.725-5.850 GHz.

En Europe la bande s'étalant de 890 à 915 MHz est utilisée pour les communications mobiles (GSM), ainsi seules les bandes 2.400 à 2.4835 GHz et 5.725 à 5.850 GHz sont disponibles pour une utilisation radioamateur.



table de fréquence bande étroite :

Je vous joint un lien vers le site de Christophe / F4EZC qui nous a concocté un tableau de fréquences utilisables avec les canaux en fonction de la bande.
Il nous propose encore d'autres infos intéressantes. Profitez en pour visiter son site RadioHam



Je vais compléter son tableau avec le repérage des bandes 26-27 Mhz, 50/53 Mhz, 72 Mhz réservée à l'aéro et 75 Mhz pour le bateau et la voiture :

26 - 27 Mhz : Air, terre et eau :

Couleur Canal   Fréquence

    26.995

    27.045

    27.095

    27.145

    27.195

    27.255



41 Mhz : Air, terre et eau :

Canal   Fréquence

400   41.000
407   41.070
410   41.100
411   41.110
412   41.120
413   41.130
414   41.140
415   41.150
416   41.160
417   41.170
418   41.180
419   41.190
420   41.200

40.575 à 41.200 : Radiocommande Europe
41.000 à 41.100 : Radiocommande aéromodélismes
41.100 à 41.200 : Radiocommande voiture et bateau
Pas de fréquence espacé de 10 kHz



72 Mhz : Réservé aéromodélisme :

Canal   Fréquence

11   72.010
12   72.030
13   72.050
14   72.070
15   72.090
16   72.110
17   72.130
18   72.150
19   72.170
20   72.190
21   72.210
22   72.230
23   72.250
24   72.270
25   72.290
26   72.310
27   72.330
28   72.350
29   72.370
30   72.390
31   72.410
32   72.430
33   72.450
34   72.470
35   72.490
36   72.510
37   72.530
38   72.550
39   72.570
40   72.590
41   72.610
42   72.630
43   72.650
44   72.670
45   72.690
45   72.710
47   72.730
48   72.750
49   72.770
50   72.790
51   72.810
52   72.830
53   72.850
54   72.870
55   72.890
56   72.910
57   72.930
58   72.950
59   72.970
60   72.990



75 Mhz : Réservé voiture et bateau :

Canal   Fréquence

61   75.410
62   75.430
63   75.450
64   75.470
65   75.490
66   75.510
67   75.530
68   75.550
69   75.570
70   75.590
71   75.610
72   75.630
73   75.650
74   75.670
75   75.690
76   75.710
77   75.730
78   75.750
79   75.770
80   75.790
81   75.810
82   75.830
83   75.850
84   75.870
85   75.890
86   75.910
87   75.930
88   75.950
89   75.970
90   75.990



Précision importante :

Cette table est très probablement éronnée. En effet, les règlementations ayant évoluées, la bande HF est une ressource prisée.
En ne prenant qu'un exemple, la bande 50 Mhz avait été attribuée à une chaîne de télévision payante, puis nous a été donnée à titre secondaire pour les radio-amateurs.

La documentation officielle est içi, mais sujette à modification permanente



méthode de calcul pour les quartz TX & RX :

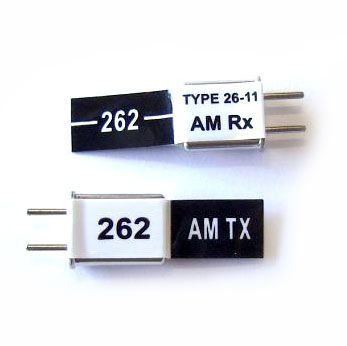

Il m'est arrivé plusieurs fois de perdre la petite étiquette du quartz permettant son identification.
Pour le quartz d'émission, référez vous au tableau ci dessus.
Mais pour le quartz de réception ?

Pour pouvoir extraire la composante utile du signal, il faut en supprimer sa composante HF, ne servant qu'à transmettre le message. Pour cela, nous utilisons un mélangeur qui va nous débarrasser de la HF. Nous appelons cela la FI (pour Fréquence Intermédiaire). Elle est dans la majorité des cas sur 455 KHz. Seuls quelques un, souhaitant se démarquer, ont adoptés d'autres standards (Graupner était sur 460 KHz). Mais restons sur une FI à 455 KHz

Prenons l'exemple de la fréquence 27.145 MHz.
Le quartz TX sera celui de la fréquence 27.145.
Petit calcul pour le quartz RX = Fréquence TX - 455 Khz, soit :
27.145 - 0.455 = 26.690 Mhz



précision sur les quartz :

Une petite précision sur la forme des quartz. Il en existe toute une variété.

Ce composant a la particularité de vibrer à une fréquence parfaitement stable lorsqu'il est soumis à un courant. C'est aussi pourquoi il est parfois nommé cristal, un dérivé de sa fabrication qui est une pierre, le quartz. Soumis à une impulsion, il se déforme. Lorsque la tension est coupée, il se mets à vibrer à une fréquence parfaitement stable. Il suffit donc de lui envoyer des impulsions plus ou moins calibré pour qu'il nous délivre une fréquence parfaitement stable en fonction de la taille du quartz. Lorsque je parle de taille, c'est de la pierre, et non de la dimension. Comme pour un diamant, mais ce serait beaucoup plus coûteux

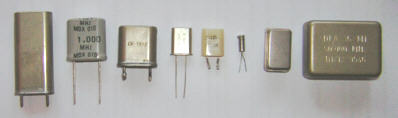

Ils existent sous différentes formes, en fonction de leurs usages. De gauche à droite : composant de haute précision, puis fixe à souder pour un usage standard dans une radiocommande de jouet, par exemple, ceux que nous utilisons dans nos radio et sont débrochages, des plus petits pour un usage courant (télécommande de porte de garage), le tout petit cylindrique pour les montres ou ou les horloges, les rectangulaires pour un usage informatique dans nos ordinateurs. Mais la liste n'est pas restrictive...

Les quartz que nous utilisons portent la référence HC6. Il ont des broches plus grosses permettant leur embrochage dans un support.


Quartz HC6

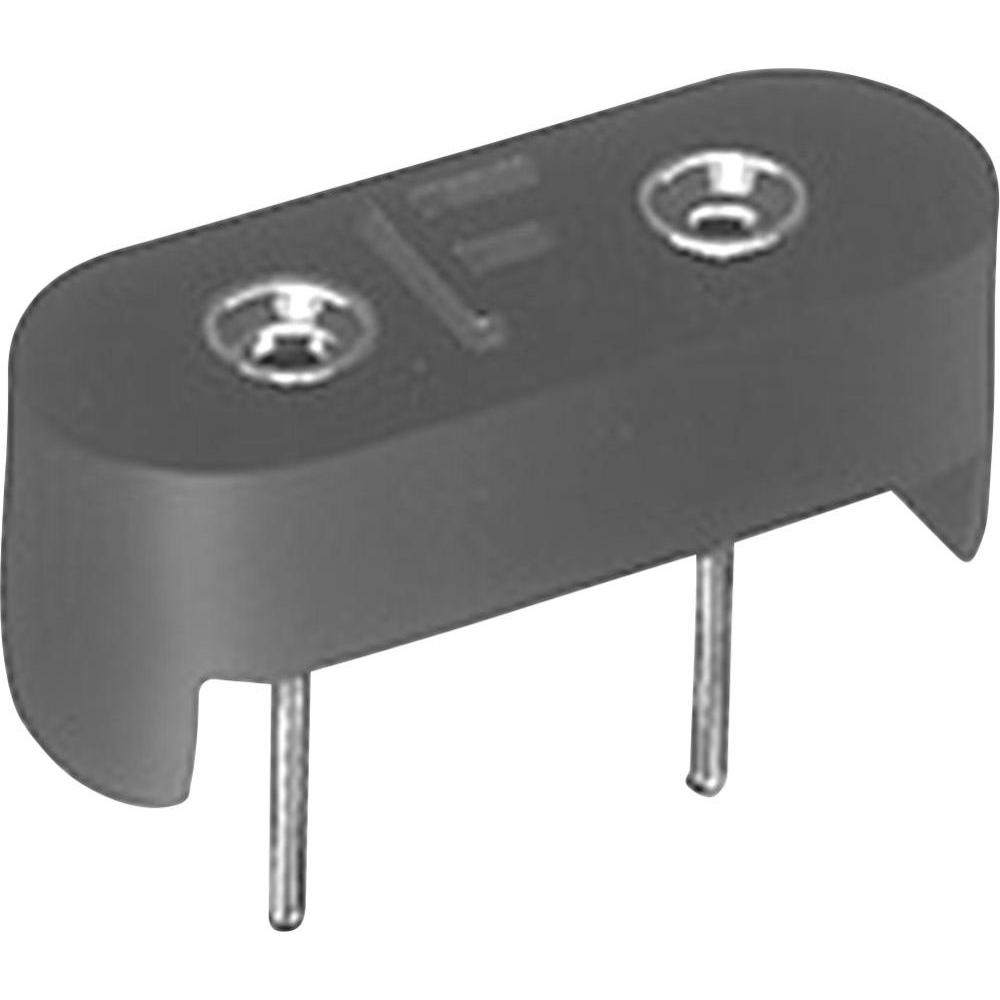

Son support...

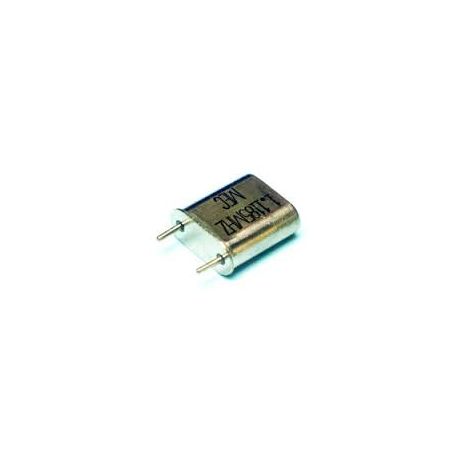

Il existe des quartz de même dimension mais dont les pattes seront plus fines. Elle sont destinées à être soudées directement sur le circuit. Cela implique que vous ne pourrez plus changer de fréquence à volonté sans sortir le fer à souder.



fréquences 430 MHZ & 2.4 GHZ :

Ces deux bandes de fréquences sont gérées principalement en numérique.
Les fréquence 430 Mhz sont affectés, la plupart du temps, par programmation. Nous n'aurons pas à y intervenir.
Les fréquences 2.4 GHz fonctionnent en évasion de fréquence. Le système faisant que le canal change en permanence d'un canal à un autre. Vous retrouverez plus de détails sur cette bande dans la rubrique modes de transmission...
Je ne m'étendrais donc pas sur le sujet concernant ces deux plages de fréquence.



Des questions, des commentaires en direct ?
