Voici donc la partie pratique pour connecter tout un réseau local à Internet en utilisant un système proxy.

Je vous conseille très vivement de lire la partie théorique sur le partage d'une connexion Internet si vous ne savez pas très bien ce qu'est un serveur proxy.

La manière la moins chère de mettre en place un tel serveur est l'installation d'un logiciel idoine sur un ordinateur possédant une carte réseau (pour le LAN) et un modem (pour Internet), ou deux cartes réseaux (une pour le LAN, l'autre pour Internet) dans le cas d'une connexion par câble.

Il existe de nombreux logiciels "proxy". Pour le reste de ce chapitre, je vais uniquement parler de Wingate (http://www.wingate.net), logiciel remarquable par son interface graphique accueillante et sa configuration aisée. Des internautes m'ont reproché, peut-être à juste titre, de ne parler que de Wingate. Il est clair que je n'ai pas d'actions dans la société Deerfield qui produit Wingate. Il existe énormément de programmes proxy similaires à Wingate; choisissez celui qui vous convient à la page http://www.winfiles.com/apps/nt/servers-proxy.html. Il me fallait cependant prendre un programme comme exemple pour la suite de cet exposé; j'ai choisi Wingate car il s'inscrit comme leader dans ce domaine, et parce que c'est un des premiers programmes que j'ai découvert. A vous de faire votre choix selon vos besoins et vos moyens !

Lorsque j'ai écrit ce chapitre, Wingate en était à la version 2.1d. Depuis quelques mois, c'est la version 3 qui vous est proposée. Cette version que je n'ai pas testée tend à rendre le système proxy plus convivial et transparent qu'il ne l'était auparavant (comparé à une solution de type routage NAT); le peu que j'ai compris sur la version 3 de Wingate est qu'il propose désormais l'installation d'un client sur chaque machine qui "socksifie" (voir plus loin les explication sur le service SOCKS) la majorité des applications et simplifie ainsi leur configuration. Il n'en demeure pas moins que l'installation d'un système proxy reste plus délicate à mettre en place qu'un système de routage NAT, et c'est pourquoi je n'ai pas l'intention d'étudier cette nouvelle mouture de Wingate. Je tiens quand même à exposer ici l'installation de Wingate dans sa version 2.1d pour permettre au lecteur de comprendre le fonctionnement d'un modèle proxy. Si vous recherchez la version 2.1d de Wingate, utilisez FTP Search et faites une recherche sur le fichier wg21d95.exe (version 9x) ou wg21dnt.exe (version NT) pour pouvoir downloader l'ancienne version.

Remarque généralement valable partout, je ne saurai que trop vous recommander d'acquérir Windows NT pour le serveur proxy; Wingate sous NT est la seule solution stable (dans les systèmes Microsoft). En effet, Windows 95/98 n'est pas un bon système pour les réseaux et vous aurez immanquablement des crashs assez fréquents du système proxy si vous utilisez ce système d'exploitation.

Avant d'installer Wingate, je suppose que vous êtes en ordre avec les points suivants :

1. Vous avez configuré correctement votre LAN sous TCP/IP, avec des adresses IP de type 192.168.0.1, 192.168.0.2, etc... (masque de sous-réseau : 255.255.255.0)
2. Une de vos machine peut se connecter à Internet :

• soit par modem (dial-up); dans ce cas, vous voyez le protocole TCP/IP dédoublé pour chacune des interfaces dans la partie "Réseau" du panneau de configuration :

• soit par le téléréseau si votre ISP est un câble-opérateur; dans ce cas, vous aurez bien installé deux cartes réseaux, l'une travaillant sur le réseau interne (IP = 192.168.0.x, masque de sous-réseau = 255.255.255.0), l'autre travaillant sur Internet (IP et masque donnés par votre ISP). Là aussi, le protocole TCP/IP est logiquement dédoublé pour chacune des interfaces :

Quelques remarques s'imposent à ce niveau :

• Pour des raisons de commodités, attribuez l'IP 192.168.0.1 à l'ordinateur qui servira de proxy.

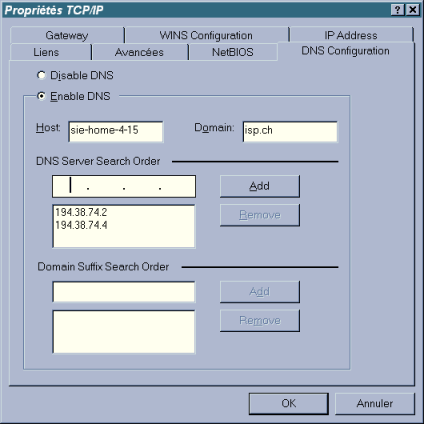

• Si vous possédez un câble-opérateur, vous aurez indiqué dans les propriétés de la carte réseau connectée à Internet les adresses IP des serveurs DNS :

• Pour une connexion par modem, les serveurs DNS de votre ISP sont configurés dans votre connexion dial-up (dossier 'Accès réseau à distance').
• Expérience faite, Windows 95 supporte parfaitement l'installation de deux cartes réseaux (si vous avez un câble-opérateur et que vous voulez faire tourner Wingate sous Windows 95). Cependant, il se peut, si les cartes réseaux sont configurées en mode PnP, que Windows ne détecte les bons paramètres (I/O et IRQ) que pour une seule des deux cartes. Le mieux à faire dans ce cas est de configurer les deux cartes en mode 'jumperless' (grâce à l'utilitaire DOS livré avec vos cartes) et leur attribuer à chacune un port I/O et un IRQ de votre choix, que vous "forcerez" ensuite dans Windows 95.

Note préalable : Wingate est un shareware. Dans sa version non registrée, il vous permet de configurer plusieurs utilisateurs, mais un seul utilisateur peut "traverser" à la fois le proxy.
Si vous ne voulez donc connecter que deux ordinateurs à Internet en même temps, cette option est suffisante puisque l'ordinateur qui fait tourner Wingate peut se connecter directement à Internet (sans passer par le système proxy); seul l'autre ordinateur traversera Wingate.
Si plus d'ordinateurs doivent pouvoir traverser simultanément le proxy, vous devrez donc payer en conséquence (le prix de Wingate varie selon le nombre de connexions simultanées dont vous voulez bénéficier).

L'installation de Wingate ne pose pas de problème particulier. Configurez tous les services que le programme vous propose.
Le logiciel vous demande à un moment votre SMTP, c'est à dire le serveur de votre ISP qui accepte vos e-mails sortants (souvent une adresse de type mail.isp.com), ainsi que le serveur de news que vous voulez utiliser (vous pouvez prendre par exemple celui de votre ISP (news.isp.com), mais ce n'est pas une obligation). Laissez le champ blanc pour le serveur IRC.

N'installez pas le système DHCP, sauf si vous en avez réellement besoin (adresses IP limitées) et que vous connaissez bien ce genre de services.

Wingate tourne, que ce soit sous 9x ou sous NT, comme un service, c'est à dire que vous ne verrez pas de programme ouvert vous signifiant que Wingate est actif.
Wingate se contrôle à l'aide du 'Gatekeeper'. Je vous donne un bref aperçu des possibilités de ce module :

• A la première utilisation du Gatekeeper, vous êtes nommé "Administrator"; n'entrez aucun mot de passe pour l'instant. Le programme vous demandera d'en mettre un juste après.

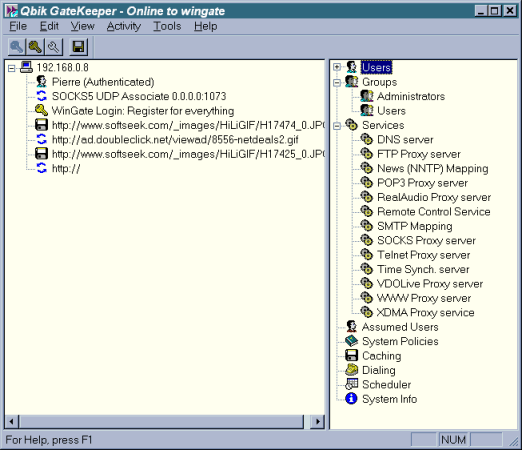

• Le Gatekeeper se présente sur deux fenêtres : sur la gauche, vous voyez en temps réel tous les utilisateurs qui sont en train de "traverser" le serveur proxy. Sur la droite, vous configurez les utilisateurs et les services.

Je vous laisse découvrir par vous-même les possibilités de configuration offertes par ce programme. Voici cependant quelques conseils :

• Pour la configuration des utilisateurs, vous pouvez :
  • soit rendre actif le compte 'guest' (invité). Ainsi tous les ordinateurs du LAN sans distinction pourront se connecter à Wingate, mais vous ne pourrez pas savoir qui (tout le monde aura la dénomination 'guest')

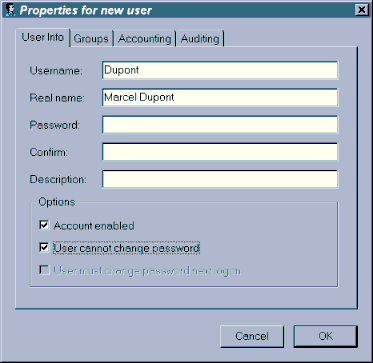

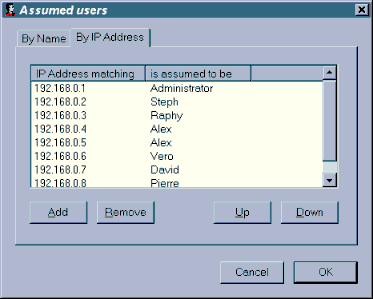

  • soit définir les utilisateurs qui ont le droit d'utiliser le proxy. Pour cela, cliquer avec le bouton droit sur l'icône 'Users', faites New->User et introduisez les caractéristiques du nouvel utilisateur. Par défaut, ce dernier est placé dans le groupe 'Utilisateurs'.

• Pour chaque service, n'autorisez, pour des raisons de sécurité, la connexion à Wingate que depuis le réseau interne (empêchez les accès externes; des petits malins peuvent causer beaucoup de tort).

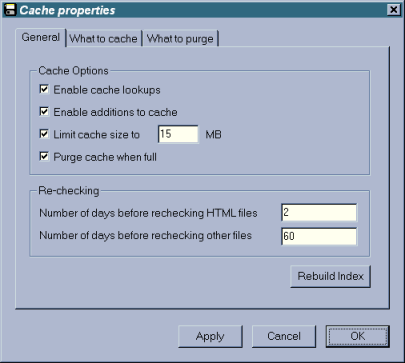

• Le système de cache de Wingate (analogue au cache de votre browser web) est assez performant et vous permet de gagner du temps lorsque vous surfez. Si vous utilisez cependant une vieille bécane pour le proxy (par ex. un vieux DX2-66 MHz ou moins), ne dépassez pas 20 Mo de cache, car les disques durs de l'époque ont de la peine à se sortir des milliers de fichiers que Wingate peut produire.
  J'ai remarqué sur mon serveur que la limite de Mo n'était pas toujours respectée (mon cache était gonflé à 61 Mo alors que j'avais fixé une limite à 15 Mo !). J'ai donc personnellement désactivé ce service. A titre indicatif, l'efficacité du cache était d'environ 5% sur mon LAN (avec 5 utilisateurs); il faut donc beaucoup plus d'utilisateurs pour que ce service soit rentable.

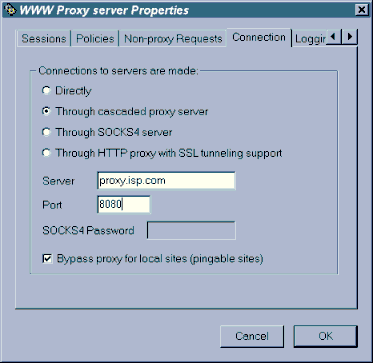

• Si votre ISP vous a donné les coordonnées de son propre serveur proxy, sachez que Wingate peut l'utiliser; les utilisateurs du LAN passeront donc par un double proxy (Wingate et le cache de votre ISP). Allez pour cela dans le service WWW, onglet 'Connection', cochez 'Through cascaded proxy server' et indiquez l'emplacement et le port (souvent 8080) du proxy de votre ISP.

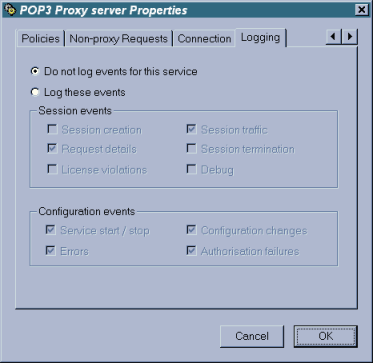

• Désactivez, si vous n'en avez pas besoin, les systèmes de logs des services qui viennent vite polluer votre disque dur.

En-dehors du serveur proxy, dont les applications n'ont pas besoin d'utiliser le système proxy puisqu'elles sont directement connectées à Internet, toutes les applications des ordinateurs du réseau interne doivent être configurées spécifiquement pour traverser le proxy.

Je vous donne ci-après un aperçu des applications courantes dont les services sont configurés automatiquement dans Wingate lorsque vous l'installez. Je suppose dans ces exemples que le serveur proxy d'IP 192.168.0.1 s'appelle "wingate" (indiqué dans le fichier host).

Notez bien que toutes ces considérations ne concernent que l'utilisation de la "vieille" version de Wingate. Il semblerait que la version 3 de Wingate installe un client sur chaque poste pour s'éviter ces installations difficiles; la configuration des applications devrait ainsi être transparente et ne pas soucier de la présence d'un serveur proxy.

Ce service n'est pas une application à proprement parler, mais c'est lui qui permet de résoudre vos URL.

• Sur le serveur proxy, vous avez déjà configuré le DNS vers votre ISP

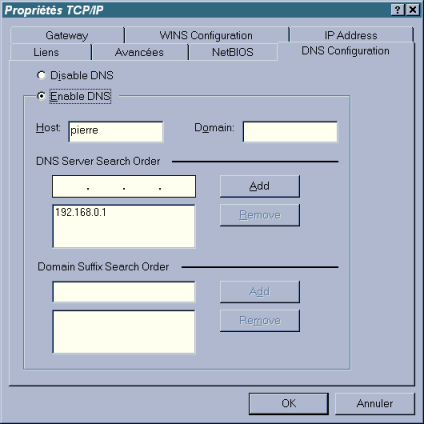

• Par contre, les ordinateurs du réseau interne ne peuvent atteindre le(s) serveur(s) DNS de votre ISP, car Wingate n'est pas un routeur. Fort heureusement, Wingate propose son propre service DNS (vérifiez qu'il est bien présent dans les services). Pour les ordinateurs du LAN, vous indiquerez donc l'emplacement du serveur proxy comme serveur DNS (panneau de configuration-Réseau-onglet DNS)

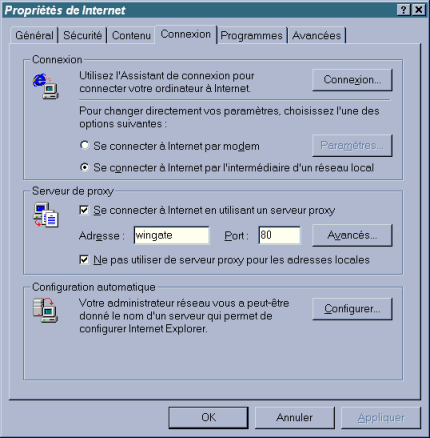

• Pour Internet Explorer, allez dans le panneau de configuration-Internet, puis sous l'onglet 'connexion', indiquez l'emplacement du proxy et le port d'écoute (80 par défaut); cochez éventuellement la case 'ne pas utiliser de serveur proxy pour les adresses locales' si vous faites tourner un serveur web sur votre LAN.

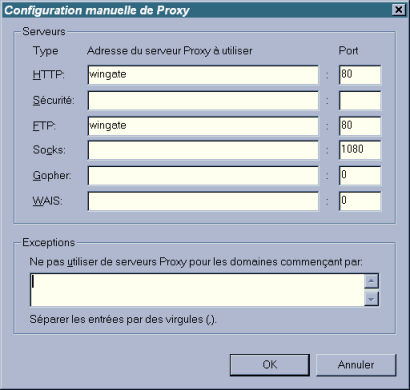

• Dans Netscape Navigator 4.x, allez sous Edition-Préférences-Avancées-Proxy, et cochez 'configuration manuelle du proxy', puis appuyez sur le bouton 'Afficher', et indiquez l'emplacement du proxy pour HTTP et FTP; laissez le reste blanc.

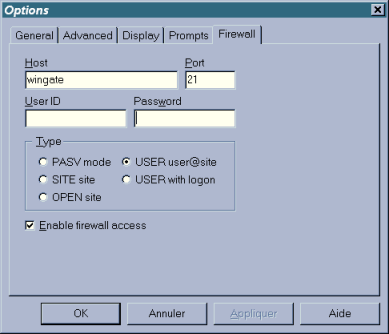

Vous trouverez le plus souvent un onglet ou boite de dialogue pour une configuration via un serveur proxy. Comme pour les clients web, indiquez simplement l'emplacement du proxy et le port (21 par défaut). Comme type de connexion, utilisez 'USER user@site' sous CuteFTP, ou 'user w/out login' sur d'autres programmes.

Retenez cependant ceci : avec un client FTP utilisant le service FTP de Wingate, vous ne pourrez vous connecter qu'à des serveurs FTP travaillant en port 21. Si vous aviez l'habitude de vous connecter à des serveurs FTP travaillant sur des ports "exotiques" (comme 8021, 666, etc...), vous devrez utiliser un client FTP se connectant par le service SOCKS (voir plus loin).

Quelques subtilités dans cette section :

1. Tout d'abord pour le mail sortant (SMTP) :
   Configurez simplement pour le SMTP l'emplacement du serveur proxy.
   Dans Wingate, vous aurez préalablement configuré le "mapping" SMTP vers le serveur SMTP de votre ISP (souvent mail.isp.com).

Ainsi tous les gens du LAN qui envoient des mails le font sur le proxy qui redirige le tout vers le SMTP de votre ISP. Wingate vous permet cependant de personnaliser le mapping SMTP selon l'utilisateur qui émet le mail.

2. Le plus "difficile", le mail entrant (POP3) :

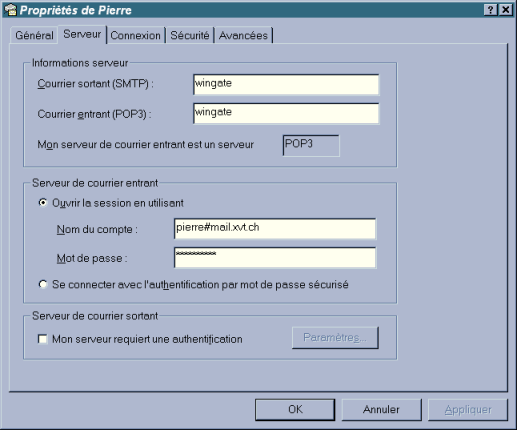

   Configurez l'emplacement du proxy comme serveur POP3 de votre client e-mail.
   Par contre, votre username change, et devient :

En résumé, pour des clients e-mail derrière un firewall,

POP3 et SMTP = emplacement du proxy
username     = username#votre_serveur_pop3
password     = identique

Le proxy devient le nouveau serveur de news pour les ordinateurs du LAN (port 119 par défaut).
C'est dans Wingate que vous aurez configuré le mapping NNTP par défaut (par exemple vers news.isp.com).

SOCKS (4 et 5) est une petite révolution dans le système proxy, dans le sens où les applications qui savent utiliser ce service peuvent se croire directement connectées à Internet. SOCKS5 a la possibilité d'ouvrir dynamiquement de nouveaux ports sur le serveur proxy, et je vois dans cette possibilité la solution pour faire tourner prochainement des applications comme Netmeeting derrière un firewall. J'attends impatiemment que les nouvelles routines DirectPlay sachent se servir de SOCKS (j'ai entendu dire que la mise à jour DirectX 6.1 apporterait ce service).

Pour le moment, SOCKS peut être utilisé très efficacement par certains clients FTP (comme AbsoluteFTP, LeapFTP, ...), ce qui leur permet de se connecter à des serveurs tournant sur des ports autres que 21.
SOCKS est aussi le meilleur système pour un logiciel IRC.

Choisissez un logiciel qui supporte SOCKS, et configurez l'onglet idoine pour se connecter sur le serveur proxy en port 1080.

NB : les vieilles versions de MIRC ne connaissent pas SOCKS et c'est un cauchemar que de pouvoir leur faire traverser le firewall; téléchargez une version récente pour éviter la crise de nerfs.

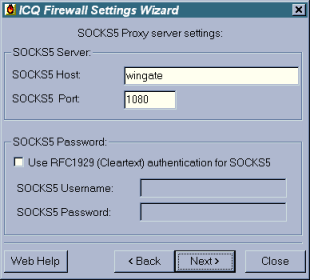

Il aurait été criminel qu'un logiciel aussi fantastique qu'ICQ ne puisse pas traverser un firewall. Heureusement, ce programme s'en sort magnifiquement avec une remarquable utilisation du service SOCKS5.

Les gens utilisant Telnet utiliseront simplement une connexion initiale dirigée vers le serveur proxy.

Il obtiendront ainsi un prompt "Wingate>" où ils taperont l'adresse Telnet à laquelle ils veulent se connecter.

Real Audio traverse sans problème le firewall. Configurez l'onglet adéquat vers le serveur proxy en port 1090.

Voilà, il existe encore d'autres applications qui, moyennant quelques petits réglages, peuvent traverser le serveur proxy.
Retenez donc ceci : pour chaque application qui veut traverser le firewall vous devez avoir configuré un service adéquat sur le proxy.

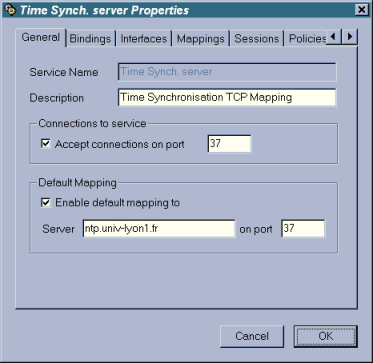

Par exemple, vous pouvez configurer un service qui permet l'utilisation de synchronisateurs d'horloge PC (sur des serveurs-horloges d'Internet), en ajoutant dans Wingate un service TCP sur le port 37 mappant sur l'adresse du serveur-horloge d'Internet.

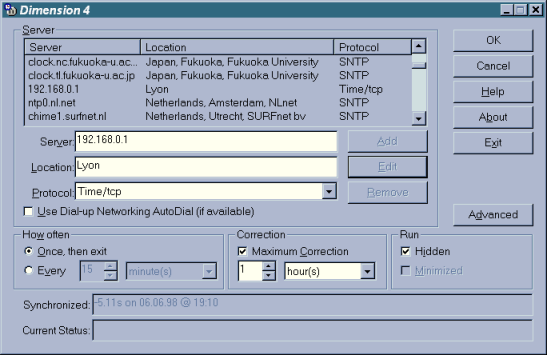

Quant à l'application elle-même, vous la configurerez pour se connecter sur le serveur proxy en mode TCP.

Ouff ! Vous voilà enfin au terme de ce chapitre. Au risque de me répéter, je vous rappelle ces deux choses essentielles :

1. Le serveur proxy (firewall) a des limitations : vous ne pourrez faire tout ce que vous faites avec une connexion directe. De nombreuses applications sophistiquées travaillent sur plusieurs ports en même temps, dont certains sont ouverts dynamiquement. C'est le cas de Netmeeting qui travaille sur 5 ports dont 3 dynamiques; un tel logiciel ne peut donc pas traverser Wingate. Même remarque pour les jeux se connectant sur des gaming-zones sur Internet; seul le logiciel Kali (http://www.kali.net) leur permettra de jouer à travers le proxy avec leurs amis sur Internet.
   Cette remarque pourrait tendre à disparaître peu à peu lorsque toutes les applications seront capables d'utiliser SOCKS.
2. Toutes les applications tournant sur le réseau interne doivent être configurées de sorte à traverser le serveur proxy. Cette remarque ne concerne pas les applications installées sur le serveur proxy lui-même qui peuvent accéder directement à Internet. Cette remarque ne s'applique probablement plus si vous utilisez la version 3 de Wingate.

Voilà, je m'arrête ici. Si vous avez des questions plus spécifiques, n'hésitez pas à me les poster.
