Rack 19" - Adaptateur micro

RACK 19" ALL IN ONE
POUR POSTE RADIO

ADAPTATEUR MICRO

Beaucoup de postes récents sont équipé de prise micro en RJ45.
Si ce connecteur s'avère peu coûteux, et facile à approvisionner, celui-ci est compliqué à raccorder et s'avère fragile à l'usage.
Combien de fois j'ai du reprendre des connexions défectueuses à cause de la trop forte tension appliquée sur le cordon à spirale du micro de mon TALCO...

Il m'a donc paru plus sage de réaliser une adaptation entre le RJ45 d'origine du poste et la bonne fiche à 8 broches à vis des postes plus anciens.
De plus, il nous sera possible de créer une platine d'adaptation entre notre micro standard et notre poste de radio, quelque soit le modèle utilisé, sans avoir à modifier le micro.

Coté micro :

Le brochage qui m'as paru le plus universel pour notre micro est celui du KENWOOD ou du YAESU.

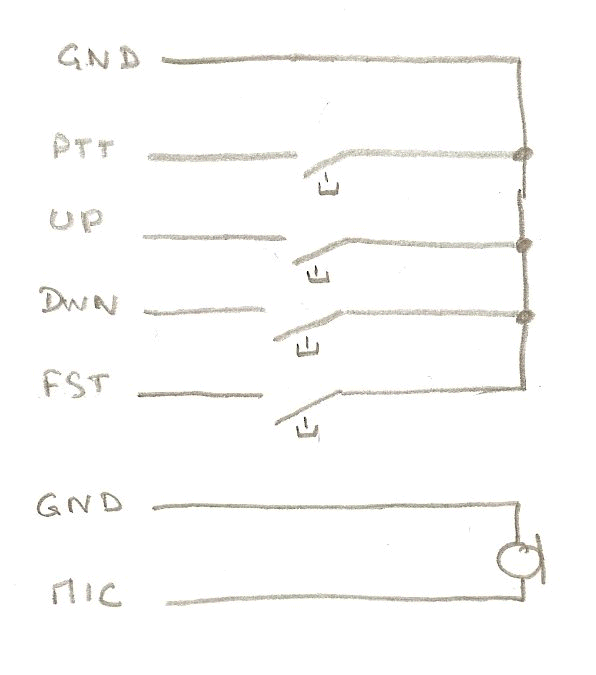

Voici le raccordement retenu coté micro:
.

Vous remarquerez que seul 7 broches sont utilisées.
Il nous sera donc possible de rajouter une broche alimentation en 8, 9 ou 12VDC pour le micro, suivant le besoin, si celui-ci est pré amplifié.

Personnellement j'ai remplacé les prises micro d'une bonne partie de mes emetteur pour obtenir une comptatibilité KENWOOD et mon micro MC85.

Nous prévoirons également un report en facade du rack des touches UP / DWN / FAST.

Nous ferons un report de MIC et HP sur Jack 3.5 pour un raccordement à un micro casque de PC.
Ce montage sera complété par un troisième jack pour une commande PTT extérieur en télécommande.
Vous pourrez vous reporter à l'article sur la réalisation du micro de table pour cette fonction.

Coté émetteur :

Pour YAESU ou KENWOOD, le brochage est bien souvent directe.
Vous pourrez utiliser une compatibilité broche à broche suivant votre besoin.

Pour exemple, dans le cas de l'ICOM, les touches UP / DWN effectuent un couplage direct pour une fonction, et la mise en série d'une résistance pour l'autre fonction.
Mais bien d'autres raccordements hétéroclites sont aussi utilisés.
Il nous faudra donc réaliser une petite carte d'adaptation entremis en fonction du modèle de poste de radio utilisé.
Vous trouverez un petit récapitulatif des différents brochages de poste ICI
