MICRO DE TABLE

Ma réalisation d’un micro de table, de facture correcte, et qui ne devrait pas dépayser dans le shack…

Un peu d’historique…

Je vais donner un coup de main à notre ami Fred (F0EED) pour démonter une antenne décamétrique chez une charmante dame dont le mari (radioamateur) est décédé, à notre grand regret. J’y suis accompagné de mon fils qui, bricoleur dans l’âme, comme son père, se fait offrir pour la circonstance, un micro de sonorisation. Maxance s’en amuse un moment et me le rétro cède moyennant sa participation à la fabrication d’un micro de radio, d’où ma première idée.

Je me mets donc à la recherche d’un boîtier, pour accueillir le montage. Mais, auprès de notre distributeur local, je ne peux me procurer que des coffrets qui ne me conviennent pas. Soit trop imposant, soit trop petit, soit de facture moyenne…

Et c’est au court d’une visite au radio club (F5KRY) de Saint Etienne, que je trouve, dans un carton, le coffret, inutilisé, qui me conviendrait.

Je me permets donc, avec l’autorisation d’un responsable, de le soustraire, afin de lui assurer une seconde jeunesse.

Je dispose du coffret, du micro, du courage, mais surtout de la disponibilité pour entreprendre cette réalisation. Je commence par jeter un coup d’œil sur le câblage du modèle du micro livré avec le YEAESU FT897D… Rien dans la documentation du poste… Et pas mieux sur le Net…

Multimètre, papier et crayon feront l’affaire…

Voici donc le résultat de mes recherches…

Vous trouverez aussi le raccordement de nombreux postes ICI

Mais ce n’est pas mon seul poste… Je dispose aussi d’un ICOM IC706MKIIG… d’un ICOM IC290E, d’un YAESU FT411, d’un FT23… Bla ! Bla Bla…. Et ne désirant pas que ceux ci soient en reste, il va falloir que le micro puisse s’adapter à tout ce petit monde…

Donc, cahier des charges…

Un micro qui puisse s’adapter au maximum de postes… Que la connectiques soit réduite à sa plus simple expression, qu’il soit possible d’y rajouter un maximum d’options…

Je ressort mes schéma d’il y a … Au moins….

Vétusté oblige, il faut remettre le tout au goût du jour…

Un premier jet…
Réaliser le micro, après il ne restera plus qu’à compléter toutes les options nécessaires à l’optimisation du projet…

Ma première résolution est de mettre noir sur blanc, ou toute autre couleur à votre guise suivant le papier à votre disposition, les commandes utilisables pour votre projet.

Donc, pour ma part, les boutons seront  pour le FT897D :

Touche Up QRG

Touche Down QRG

Touche Fast QRG

Touche PTT et, qui plus est… LOCK

Le micro… Ben ! Oui, ça aide…

Le voyant « Marche »

La réalisation...

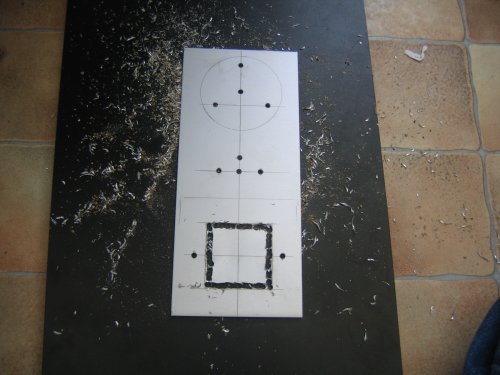

Un petit peu de traçage et de mécanique qui seront bien entendu à adapter au coffret de votre choix... Vous remarquerez que par soucis d'économiser les cris de Madame, j'ai interposé une vieille planche pendant le perçage. De plus, les forêts m'ont remerciés de ne pas leurs avoir rasés la tête sur le béton... Pour les réfractaires à la mécanique, juste un conseil... Un dé à coudre de minutie, un tantinet de patience, et vraiment, mais vraiment un minimum d’outillage… Et si quelqu’un me rétorque qu’il n’a pas pus réalisé le projet, c’est qu’il dispose de deux bras gauche… Après, je ne puis que lui suggérer la couture ???? Outillage : Une perceuse et une boite de forêt...

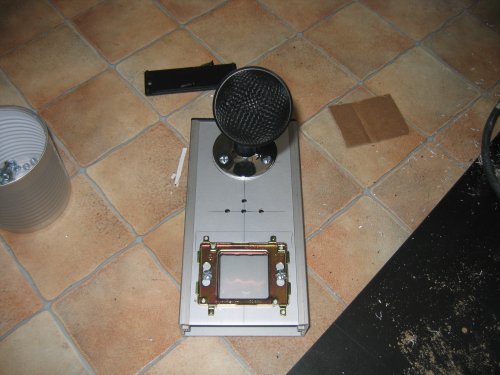

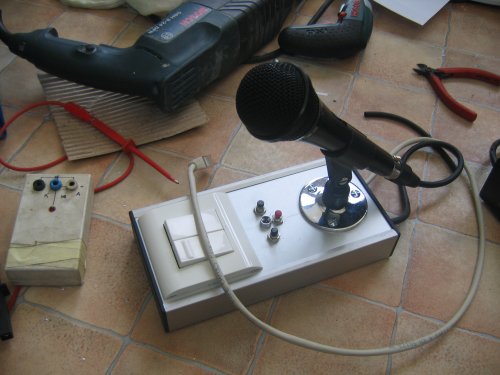

Quelque soit le modèle, vous le disposerez à votre guise, pourvu qu’il VOUS soit sympa ! Et pas besoin d’avoir fait une école de design, ce ne doit être que votre appréciation qui doit primer… Vous remarquerez la grille de support des boutons du PTT mise en place, nous en reparlons, en dessous...
Le PTT, important… J’ai pour ma part utilisé des composants connus, et déjà précédemment utilisé sur un autre micro… Pub mise à part… LEGRAND, MOSAIC, ½ module, poussoir sonnette et inter va et vient pour le Lock… Simple à mettre en œuvre, grille, bouton et plastron feront le reste… Je donne à type d’information les références LEGRAND, disponible chez tout bon distributeur : LEGRAND 74802 – Grille à vis, qui servira à la fixation du tout, sur le boîtier… (ci dessus) LEGRAND 73001 – Va et vient 1/2 module (LOCK) LEGRAND 73030 – Poussoir bascule 1/2 module (PTT) LEGRAND 75002 – Plastron blanc, qui clôturera la finition… J'ai utilisé dans mon cas un câble de liaison RJ45 de PC, que j'ai coupé en deux. Le second tronçon de ce câble sera utilisé pour un autre poste... Pour le reste, je laisse libre choix à votre imagination, juste un minimum de sérieux permettra de vous donner un résultat sympa…

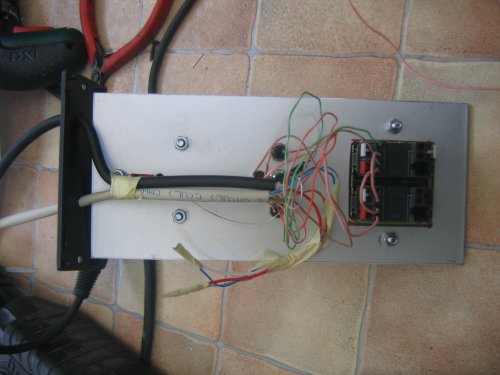

Le calage est réalisé en fil volant à partir du schéma dont vous disposez ci dessus. Bien souvent, les connexions se résument à - Masse - PTT - Tension d’alimentation - Bouton Up, Down, Fast ou Fonction - Micro et sa masse, Le CTSS, le DTMF seront en option par la suite…    Vous remarquerez que pour ce premier jet, je me suis contenté de percer le fond du coffret pour la traversée des câbles du micro et de liaison au poste de radio. Par la suite, je vais rajouter une fiche type micro à 8 broches, ce qui me permettra d'adapter d'autre modèle d'émetteur au micro, simplement en remplaçant le câble de liaison. Le câble blanc est pour la liaison à la radio, le noir est le câble du micro.

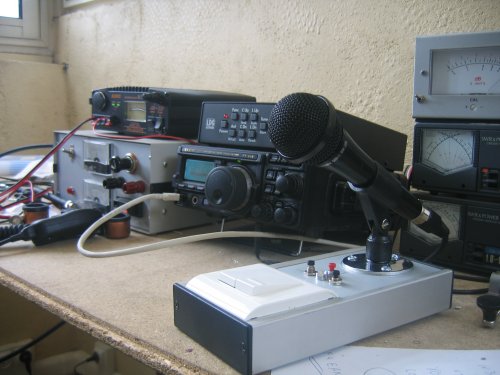

Le résultat donne : Oups !

Et s’il vous manque un point de détail, comme à l’habitude, n’hésitez pas à me solliciter…

Quelques exemples de micros disponibles chez CONRAD aux alentours de 50 €

En tout état de cause, l’article  n’est pas clos…
De nombreuses améliorations peuvent êtres apportées, 1750, DTMF, CTCSS, Touches diverses de fonctions, n’hésitez donc pas à me faire parvenir vos schéma de micro, je me ferais un plaisir de les mettre en ligne…

Pour commencer, vous trouverez le schéma d'un préampli tout simple à transistor ICI

Bien cordialement à tous…
