VUMETRE ANALOGIQUE
Dans le cadre de l'ajout d'un vumètre à mon HP extérieur, je cherchais un
montage simple ne nécessitant pas d'alimentation externe.
Voici donc le résultat...
On ne peut plus simple et ne demandant que très peu de commentaires...

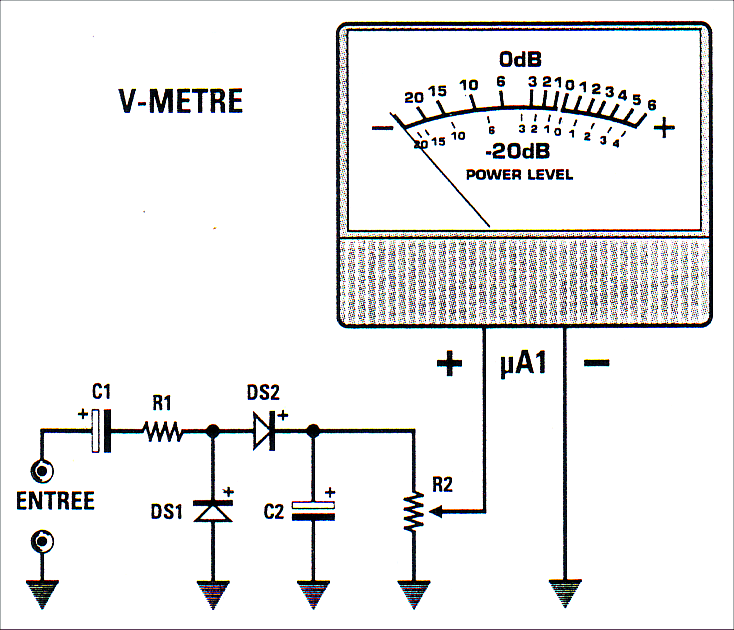

Le signal prélevé est délesté de sa composante continu par le condensateur
C1.
Une première atténuation est réalisée par la résistance R1.
Le courant prélevé est ensuite redressé par les diodes DS1 et DS2.
Le potentiomètre R2 permettra de calibrer le galvanomètre µA1 à son maximum de
déviation...
Laissez le accessible, il vous permettra de recalibrer lors de volume faible,
pour visualiser le maximum de dynamique.
Jetez un coup d'oeil sur l'article du HP extérieur
ICI.

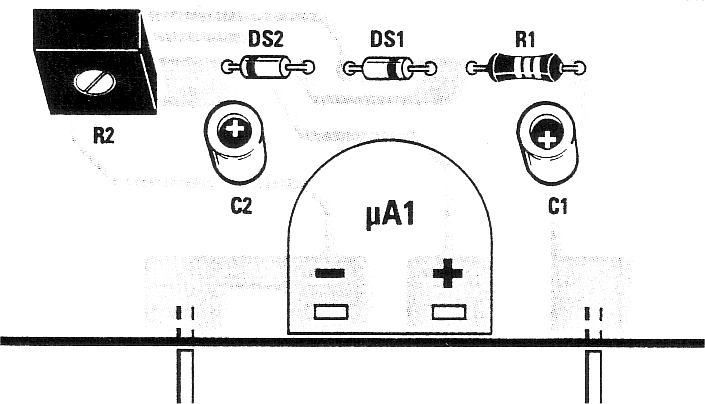

Un petit exemple d'implantation, mais le montage ne sollicitant que peu de composants, un câblage sur carte à trou pourra être utilisé.
Valeur des composants...
R1 | 10 KΏ |
R2 | 10 KΏ |
C1 | 10 µF / 63V |
C2 | 4.7 µF / 63V |
DS1 | 1N4150 ou 1N4148 |
DS2 | 1N4150 ou 1N4148 |
µA1 | Vu-mètre 50 à 150 µA (ajustez R1 en fonction de la valeur) |
Bonne réalisation
