Un HP extérieur

HAUT PARLEUR EXTÉRIEUR

Je désirais rajouter un HP extérieur à mon poste, car comme dans bien des cas, le tout petit HP intégré à mon TRX ne peux pas être qualifié de Hi Fi...
Il est la plupart du temps recouvert d'une boite d'accord, ou de tout accessoire qui bien entendu participe au mieux à sa bonne efficacité...

Je disposais, dans les fonds de tiroir d'un HP de 10 cm de diamètre.

Pour le coffret, réalisation en bois, ou boîtier métallique tout jolie sortie du magasin ?
J'opte pour le boîtier métallique. Pour ma part, je le considère plus robuste qu'une version en bois.
Mais tout un chacun peu bien entendu faire à sa convenance.
J'ai donc trouvé un boîtier TEKO de dimensions de 190 de large x 110 de haut et 130 de profondeur.

Pendant que j'y étais, j'en ai profité pour y adjoindre, 3 filtres L/C de manière à atténuer les aigus, les médiums et les graves.
Un galvanomètre m'indiquera la modulation du signal reçu.
Une fiche JACK 6.35 pour connecter un casque...

FACE AVANT

Je trace la face avant, sur papier pour simplifier les perçages...

Cliquez sur la photo pour obtenir le fichier PDF...
Je conseille de percer la plaque par l'intérieur. En effet, lors du perçage de la grille, la tôle va se déformer uniformément.
Ce qui pourrait être un problème, va en réalité nous servir.
Le galbe de la façade évitera à la membrane de toucher la face avant et cela sera du plus belle effet.

SCHÉMA

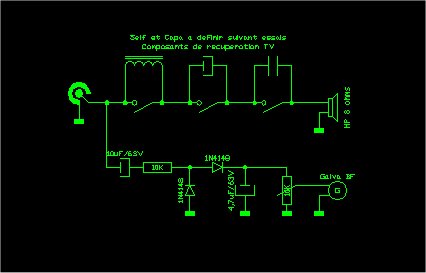

Le schéma de raccordement est le suivant :

Il pourra être réalisé sur une plaque à trou ou directement sur un circuit imprimé.
Pour la sélection des valeurs de la bobine et des condensateur, j'ai tout simplement testé à l'oreille.
De la récupération sur de vieilles carte de TV ou d'alimentation à découpage...
La partie vumètre est détaillée ICI...

RÉSULTAT :

Voici donc ce que donne le résultat :

Je vous mets quelques photos supplémentaires dans les diaporamas. -

Bonne réalisation
