LE PROJET :

Avec l'acquisition de ma nouvelle voiture Nexxt, j'ai reçu avec la radiocommande KT-200.
Comme de bien entendu, il a fallu ouvrir le ventre de la bête.

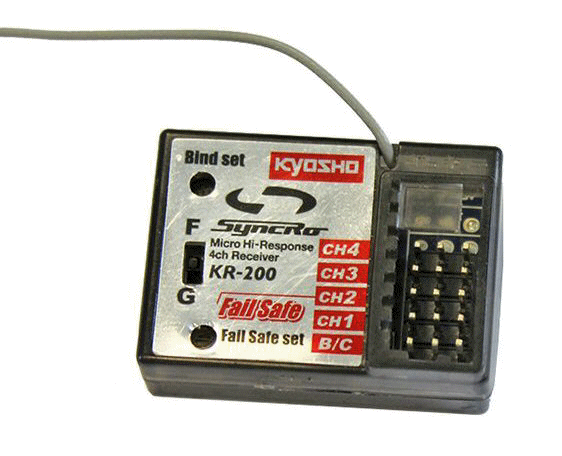

J'y ai découvert que le récepteur disposait de 4 voies.

L'ÉMETTEUR :

Le démontage est sans grande difficultés, mais il réservera quelques surprises :

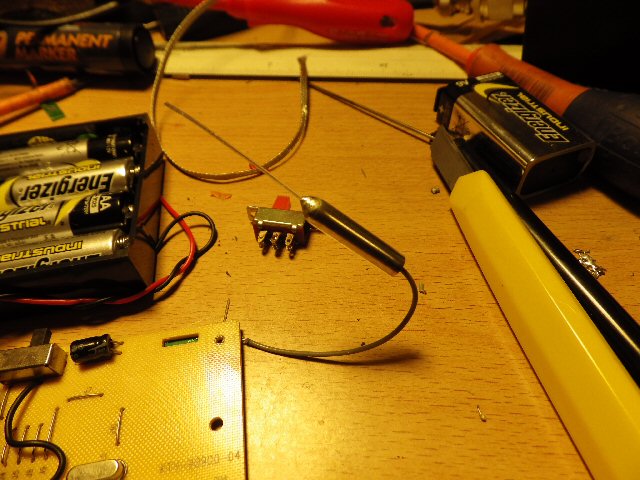

L'antenne :

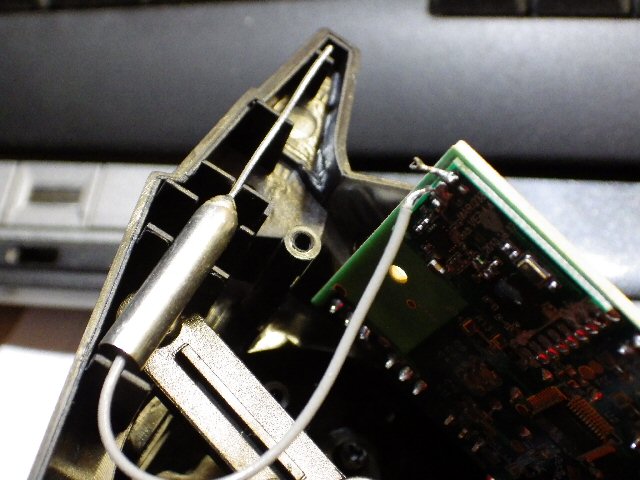

Le coaxial de l'antenne jupe est coupée au niveau du circuit imprimé...

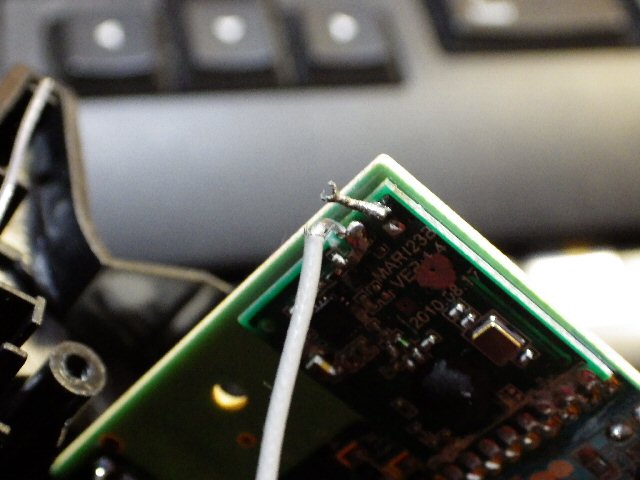

Gros plan, la tresse du coaxial est coupée. J'ai eu la bonne idée de démonter...

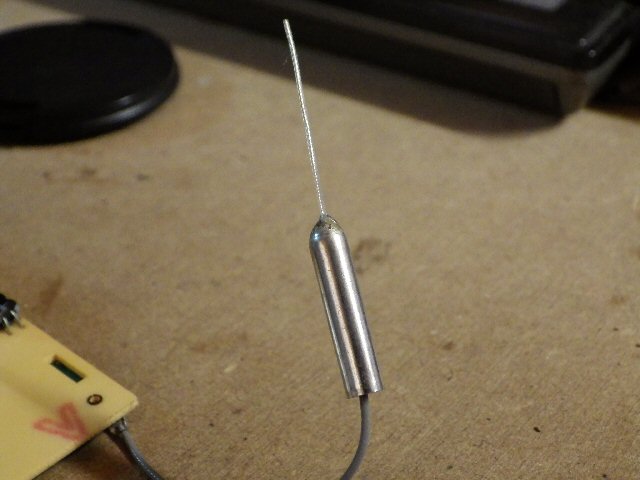

L'antenne est un modèle 'jupe' 1/4 d'onde.

Ce type d'antenne est déjà décrite dans la rubrique Antenne pour la partie Hamradio en version 144 Mhz.
Une bonne concurrente à la Topfkreiss dont elle a les mêmes caractéristiques...

L'accélérateur :

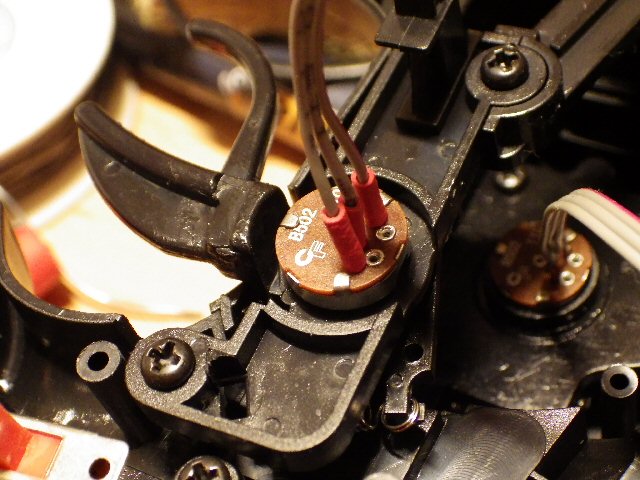

Au vu de l'état des soudures du potentiomètre, sèches, j'ai préféré les reprendre.
Elles étaient à la limite de la rupture, j'en ai profité pour isoler les connexions.

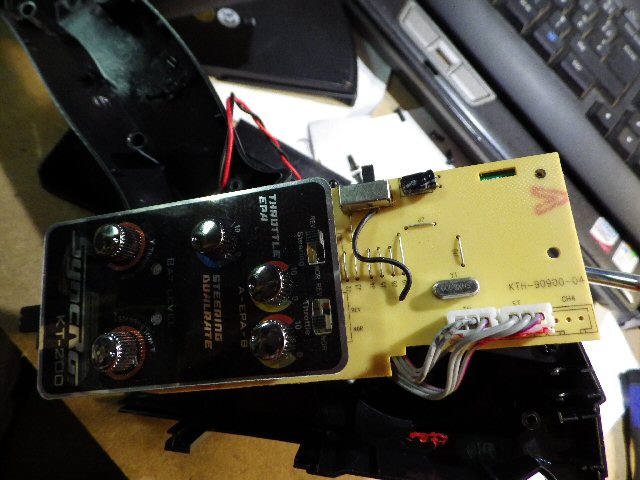

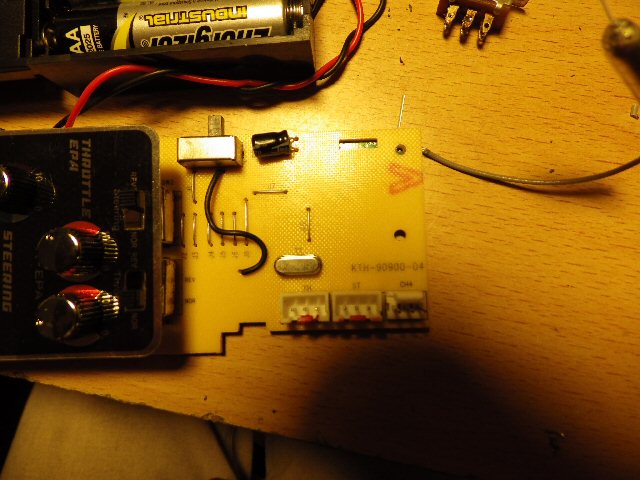

Le circuit imprimé :

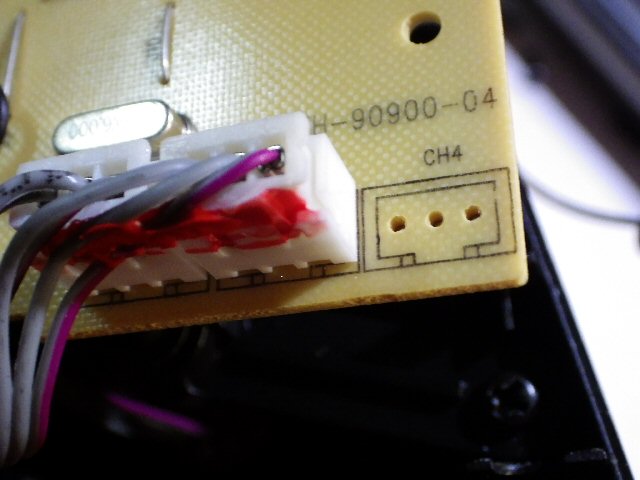

Nous voyons qu'il existe bien un connecteur non utilisé.

Mais il est raccordé par des pistes au circuit de l'émetteur. Le connecteur est absent.

Un petit peu de récupération sur un autre circuit, et voila un connecteur tout beau tout neuf mis en place...

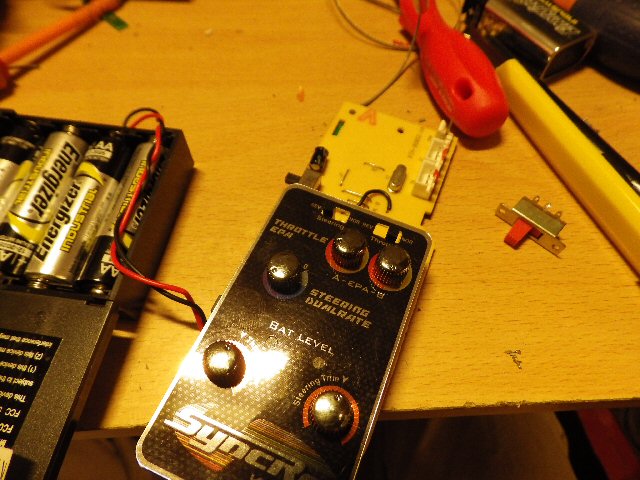

L'interrupteur :

Après quelques essais et la mise en place d'un potentiomètre, il s'avère que cette voie ne transmets pas de proportionnalité.
Passé une certaine position le servo part dans un sens, ou dans l'autre en fonction de la position du potentiomètre.
Ce sera donc un interrupteur qui commandera cette voie supplémentaire.

Reste plus qu'à lui trouver une petite place

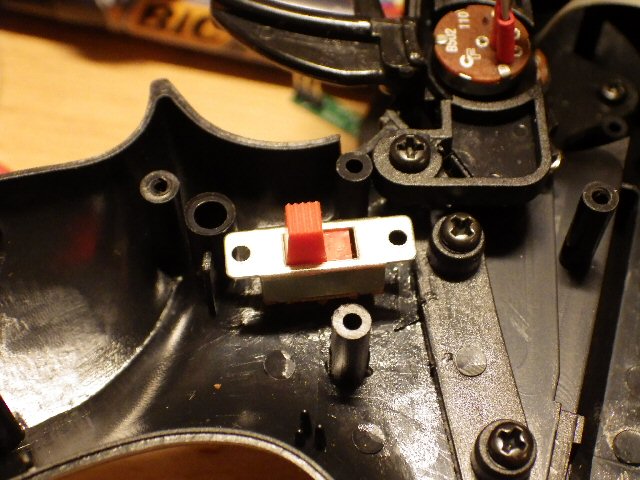

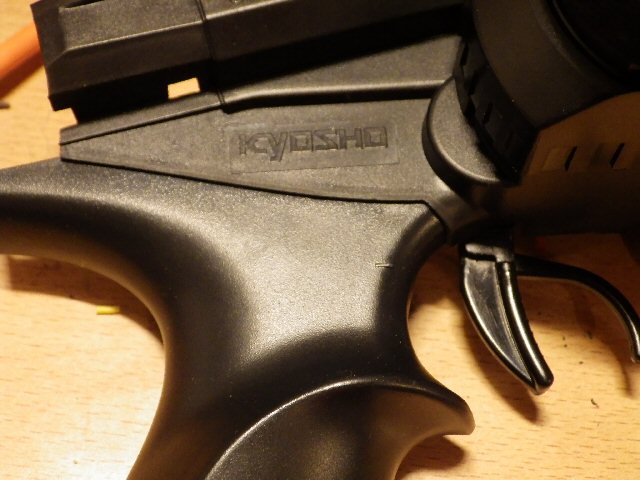

Une petite place est disponible à l'intérieur de la poignée pistolet.
Il tombera juste sous le pouce

Ne restera plus qu'à exploiter cette voie supplémentaire pour l'éclairage de la voiture...
Maintenant, maman n'aura plus d'excuses
Elle avait expliquée qu'elle s'en servirait quand il y aurait des phares et des clignotants.
C'est maintenant chose faite
