Réglages Emission / Réception
sur TALCO CS3-450 Lisa
par F5JTZ
Nous partons donc d'un Talco CS3-450 en état de marche, c'est à dire avec au
moins 2 canaux ou même 3 de programmés, à savoir 430.000Mhz, 435,000Mhz et
440.000Mhz.
La procédure suivante pourra être effectuée dans la portion qui
vous convient.
Voiçi donc la procédure pour aligner (Sans matériel pro...banc) un Talco CS3
en 450Mhz.
Cette méthode permettra de vous approcher au mieux de
réglages.
Il est bien évident que l'idéal sera un passage au banc.
Côté émission , pas de problème.
Une charge fictive / Un wattmètre UHF /
Un tournevis isolé pour le réglage de 4 CV.
Par contre côté Réception, il fallait trouver une astuce.
C'est
fait.
Les talco possèdent un system MDC (Mesure De Champ).
Ce signal est
disponible en 8J4, c'est à dire la broche 8 du connecteur J4.
La tension à
cet endroit est proportionnelle au signal reçu.
(C'est l'équivalent au RSSI
des Ascom)
Il suffira donc d'être sur l'antenne.
De recevoir une station
éloignée.
Et de régler les parties concernées pour avoir la tension maxi en
8J4.

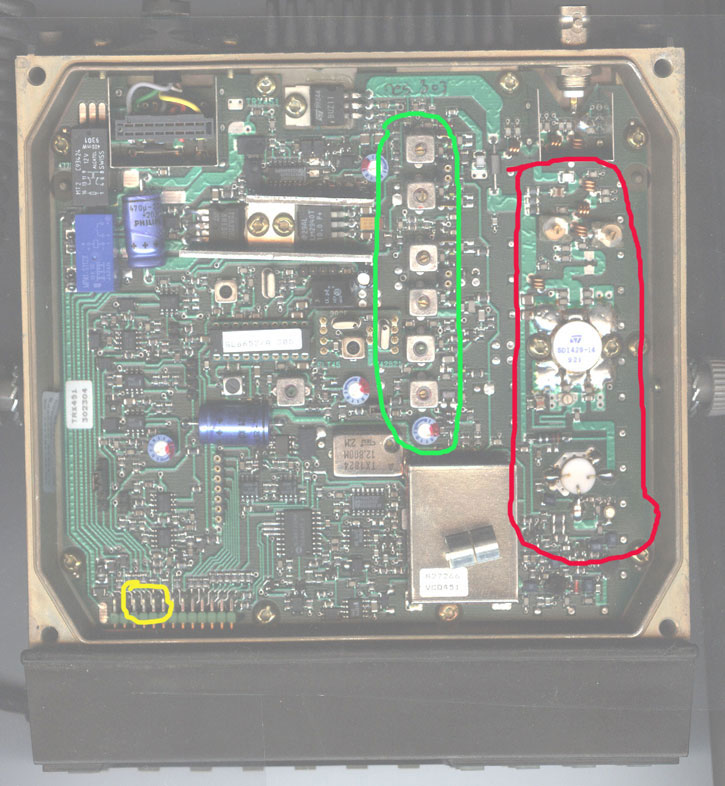

En "VERT" la chaine de Réception.
En "ROUGE" la partie Emission
(Final)
En "JAUNE", le bornier J4
...

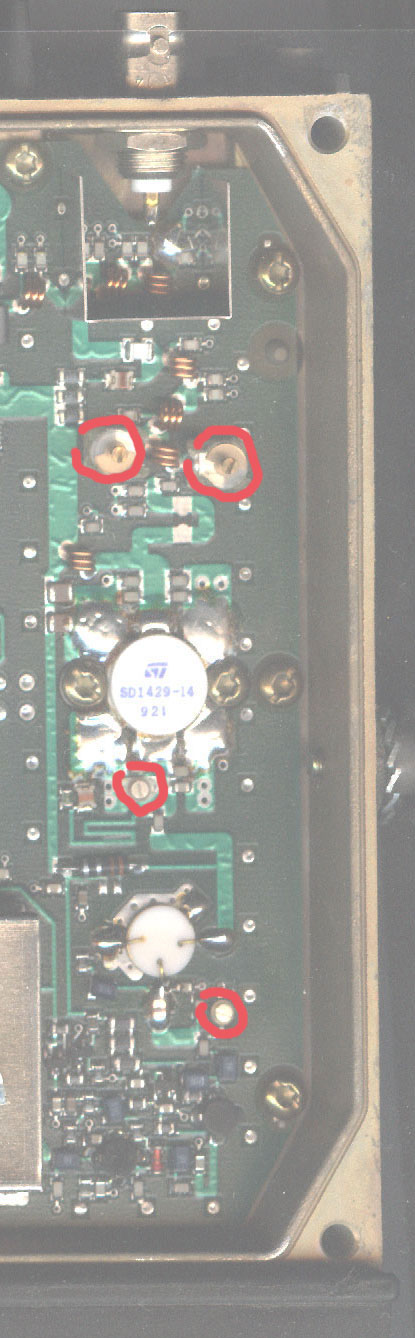

Partie TX, régler au mieux les 4 condensateurs variables (entourés en ROUGE) pour le maxi sur votre Wattmètre.

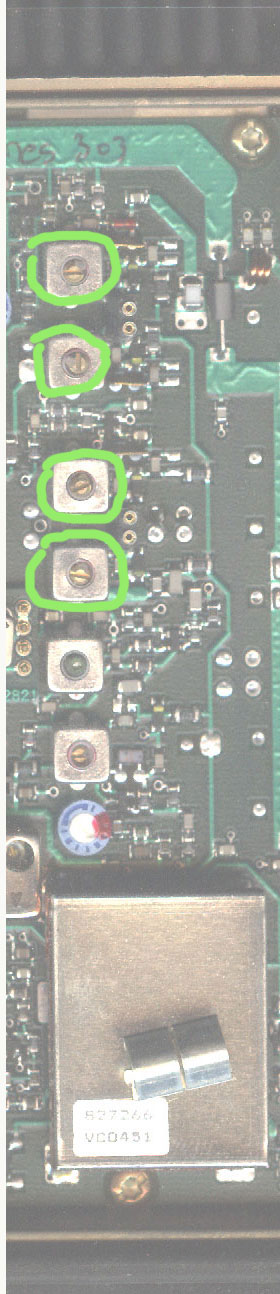

Pour la Réception, reprendre les réglages des 4 transfos de la tête HF.
Utilisez un multimètre à aiguille de préférence (position CC) calibre
5v.

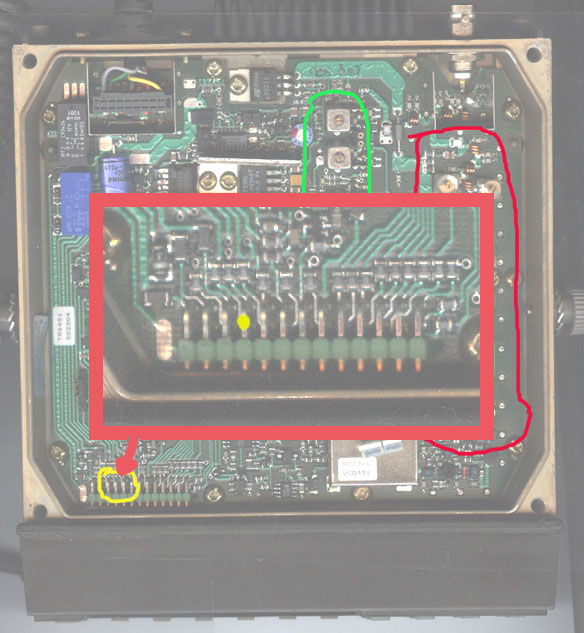

La pointe de touche NOIR à la masse et la rouge sur le point JAUNE du
connecteur J4.
le point de mesure est la 4eme broche en partant de la
gauche.
En l'absence de réception, la tension doit être à environ 1,2 à 1,5
volts CC.
Sur une Emission la tension peut atteindre 2,5 volts CC.
Bons réglages.
Patrice / f5jtz.
