RACK 19" ALL IN ONE
POUR POSTE RADIO

AFFICHAGE RF A AIGUILLE



La plupart des postes récents ne disposent que d'un affichage des informations de signal, d'ALC ou de modulation que par bargraph.

Personnellement, je préfères utiliser le bon vieux galvanomètre.
Plus précis, plus lisible, voir plus rapide...

Je disposais d'un galvanomètre de grande dimension que j'ai adapté en remplaçant la façade d'origine.

Vous cliquerez sur l'image pour en récupérer une copie afin de l'adapter à votre galvanomètre...

A l'aide d'un compas, d'un rapporteur et d'un peu de patience, il est aisé de reproduire, à l'aide d'un logiciel de dessin ce type d'affichage.
En imprimant le résultat sur un papier autocollant ou de toute nature à votre convenance, il devient facile de remplacer l'affichage d'origine d'un galvanomètre par celui c-dessusi.
Il sera peut être nécessaire d'intercaler en série une résistance variable pour étalonner votre galvanomètre.
Procédez par essais successifs de valeurs.
Commencez par 100K, puis descendez en valeur...
Voir mesurez physiquement la valeur correcte obtenue par la 100K variable, et adaptez votre potentiomètre à la bonne valeur...
Vous remarquerez que le galvanomètre ci-présent dispose d'un pleine déviation à 500µA (en bas, à gauche).
Celui que j'ai utilisé pour cette opération dispose d'une déviation pleine à 100µA...
D'ou ma précision pour la résistance variable d'étalonnage...
Dans le cas du FT897, dans le menu général N°060, en tournant le VFO, il y a une option FS (Full Scall / Pleine échelle).
Amenez, avec votre potentiomètre, l'aiguille sur +60dB... Voila c'est fait, votre appareil de mesure est réglé...

Une précision.... Ne dessinez pas l'aiguille de la photo ;-)

Pour vous simplifier la vie, je vais vous donner dans les tableau ci-joint les valeurs d'angle pour les différentes valeurs.
Vous comprendrez pourquoi dans la suite de l'article...

Déviation de 0° à 100%
99°

L'aiguille... HI !
52°

SIGNAL
S 1
S 2 8.5°
S 3 16°
S 4 23°
S 5 29.5°
S 6 36°
S 7 43°
S 8 51°
S 9 58°
S 9 +10 64°
S 9 +20 73°
S 9 +30 79.5°
S 9 +40 86°
S 9 +50 91.5°
S 9 +60 97°

PWR
5 17°
10 25°
20 35°
30 43°
40 51°
50 59°
60 65°
70 71°
80 76°
90 81°
100 86°

SWR
1 : 1
1 : 1.25
1 : 1.5 10°
1 : 1.75 15°
1 : 2 21°
1 : 25 31°
1 : 3 38°
1 : 4 50°
1 : 5 61.5°
87°

MOD
25 26°
50 38°
75 53°
100 63°

VOLT
8 28°
9 37°
10 45°
11 57°
12 67°
13 77°
14 87°
15 97°

DISC
+7
+5 17°
+3 28°
0 50°
-3 152°
-5 163°
-7 175°

Le galvanomètre que j'ai utilisé a un angle de 82° pour une déviation à pleine échelle.
Il me suffit donc d'appliquer une formule toute simple de pourcentage de division pour obtenir mes différentes valeurs d'angle.
Donc, si j'arrondie l'angle de mon galvanomètre gabarie de 99° à 100°, cela me donne 100% de déviation
L'angle de mon galvanomètre final étant de 82°, il me suffit de multiplier toutes les valeurs du tableau ci dessus par 0.82 pour obtenir toutes mes valeurs d'angles.

Cliquez sur les images pour agrandir...

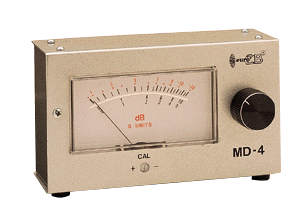

Il s'agit d'un galvanomètre EUROCB Modèle MD4 qui a été utilisé.
Relativement répandu a son époque, celui ci ne disposait que d'une échelle de S0 à S 9 +30 dB

De grande dimension, celui ci se prêtait bien à la transformation

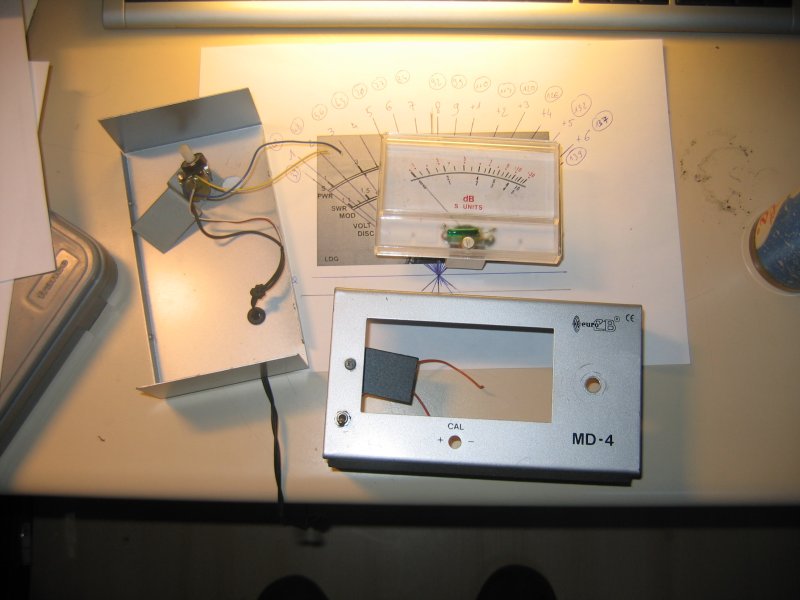

Le galvanomètre ainsi déposé...

La plaque d'échelle, déposée est gravée sur une plaque d'aluminium.
Celle-ci n'est que collée a l'adhésif double face.
Un petit coup de cutter, délicatement pour ne pas abîmer l'aiguille...

Et hop ! la voilà disponible pour les mesures d'angle de déviation...


Le moteur et son aiguille...
En vert la petite lampe d'éclairage du cadran...

L'ancienne plaque d'échelle...

Le traçage commence...
C'est la plus grosse partit du boulot....
Reportez vous au tableau ci-dessus pour ne pas refaire le travail...

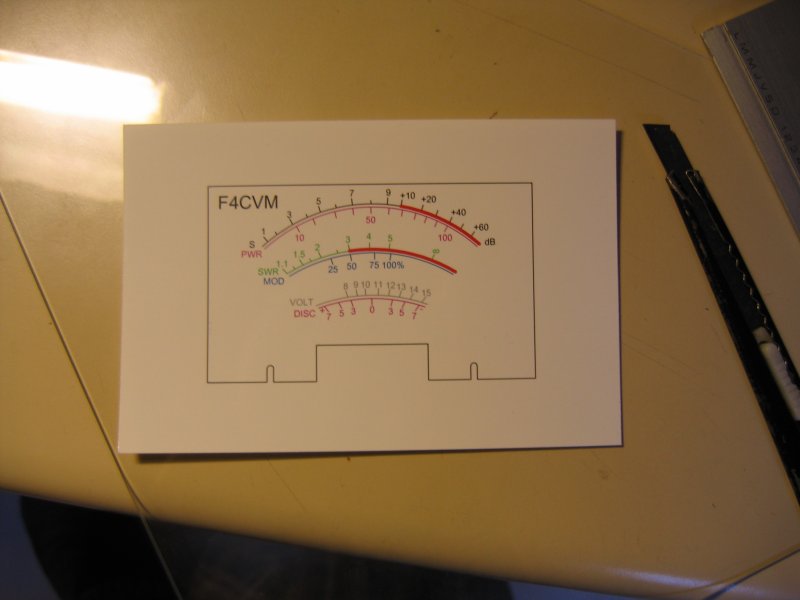

Et voila le résultat.
L'impression a été faite sur du papier photo, pour un meilleur rendu.

Le cutter est près pour la découpe... Chaud, bouillant, comme on dit...

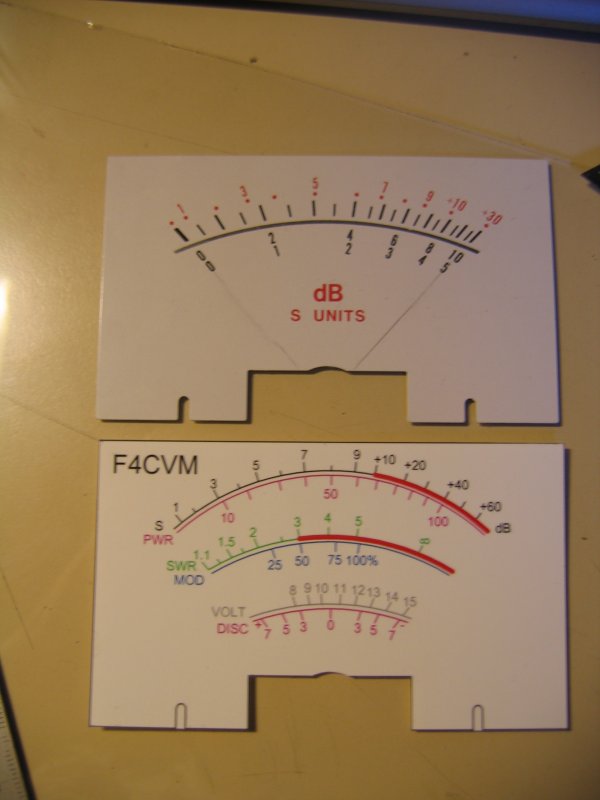

Et voila le travail...
Remarquez que je n'ai pas pratiqué les encoches latérales, inutiles...

Bref ! Le fichier en pour les intéressés...
et ici pour le format AUTOCAD 2005
PS : Gommez le F4CVM et mettez y votre indicatif...
Du plus bel effet...

Pour ACROBAT, Imprimez en décochant :
Ajustez les grandes, les petites pages...
Pour obtenir une échelle 1/1... C'est au format A4... Désolé pour le gaspillage de papier...

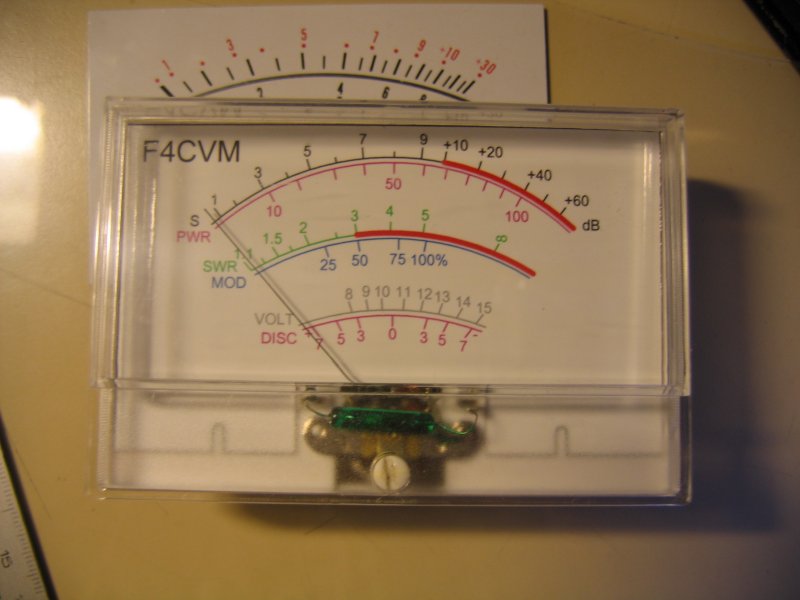

Et voilà le résultat...

J'ai recollé le tout à l'adhésif double face...
J'ai abandonné la colle, car au cas où je devrais, une fois de plus modifier la façade,
Le cutter pourra faire son office, sans dégâts apparents...

Une précision...
Si certains disposent de ce même type de matériel, et qu'ils désirent apposer leur indicatif
Il me faut 1/2 s pour modifier le fichier et leur faire parvenir un PDF personnalisé à leur EMail...
Laissez moi vos coordonnées...
Service gratuit....

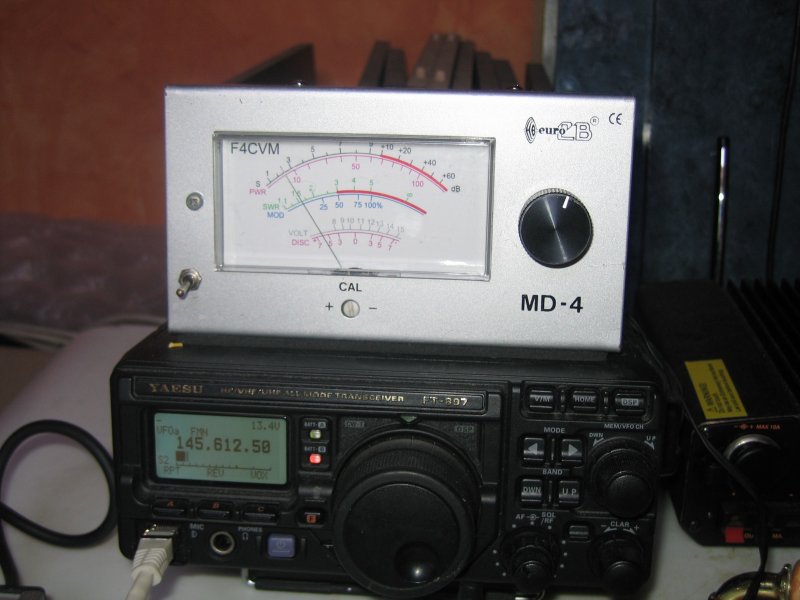

J'ai remonté le tout dans sa boite d'origine en attendant l'intégration dans le rack...

Enfin, pour les accros du ''design'', il est même possible de mettre un fond de dessin sur la façade...
Un coucher de soleil, un beau ciel nuageux...
Bref ! J'attends avec impatience vos réalisations...

Pour les plus flémard, il est toujours possible d'acheter celui d'origine LDG pour n'en récupérer que le galvanomètre.
Je me renseigne en ce moment pour savoir s'il serait possible de n'acheter que le galvanomètre.
Je vous tiendrais au courant...

Je rappelle que le but de la réalisation est de supprimer tout ces petits boîtiers qui traînent ou s'empiles sur ou autour du poste pour les incorporer dans un seul et unique boiter...

Vous remarquerez sur la dernière photo que les meubles ne sont pas remontés... D'où ma détermination à me poser le plus rapidement possible pour pouvoir mener à bien la fin de l'article...
Enfin si certains sont trop impatients de mener cette réalisation à son terme avant moi, j'attends vos réactions, vos commentaires...

Enfin, un article similaire a été publié il y peu de temps dans une revue...
Je ne me rappelles plus laquelle (désolé)...
Comme quoi, cela n'est pas nouveau, et 6 échelles de mesures ne sont pas plus compliquées à réaliser qu'une seule...
Vous pourrez donc adopter cette méthode pour n'importe quelle valeur...
Il vous suffit de reporter l'angle de déviation de l'aiguille, d'en connaître la valeur à pleine échelle, en µA...
celle pourra être linéaire, ou logarithmique, seul un peu de mathématique sera nécessaire pour adapter votre représentation...
Transformer des µA en °C, en Volts ou toute autre valeur, devient un jeu d'enfant...
