YAESU FT-290
Réparation du rétro éclairage

Bernard / F0GNJ avait le rétro éclairage de son FT-290 QRT.
Il s'agit d'une petite luciole minuscule destinée au galvanomètre du S-Mètre et au LCD d'affichage de la fréquence.
D'après ses commentaires, il en a bavé...
Le démontage est toute une sinécure.
Il en a d'ailleurs cassé une fixation de l'écran.
Il a du remplacer purement et simplement l'ensemble de la façade.

Lorsque Pascal / F5LIK m'a dit qu'il avait le même problème, je ne me suis pas particulièrement sentit inspiré.
Je lui ai toutefois proposé d'y jeter un coup d'oeil.

Si le démontage requière beaucoup de patience, il apporte son lot de '#~!!()gllll!'
A la TV, c'est là que le CSA fait biiip !

Le galvanomètre a été déposé, ainsi que la luciole HS.
Effectivement, je comprends mieux que ce soit une panne récurrente sur cette génération de poste.
La petite ampoule à filament n'ayant pas une durée de vie illimitée.

Afin de palier au problème, mais surtout n'ayant aucun modèle similaire susceptible de convenir.
Et une LED, pourquoi pas ?
Sa durée de vie étant impressionnante, je ne devrais plus, de mon vivant, ravoir ce soucis.

J'ai vidé les fonds de tiroirs pour essayer ci et çà. Et j'ai trouvé ceci :

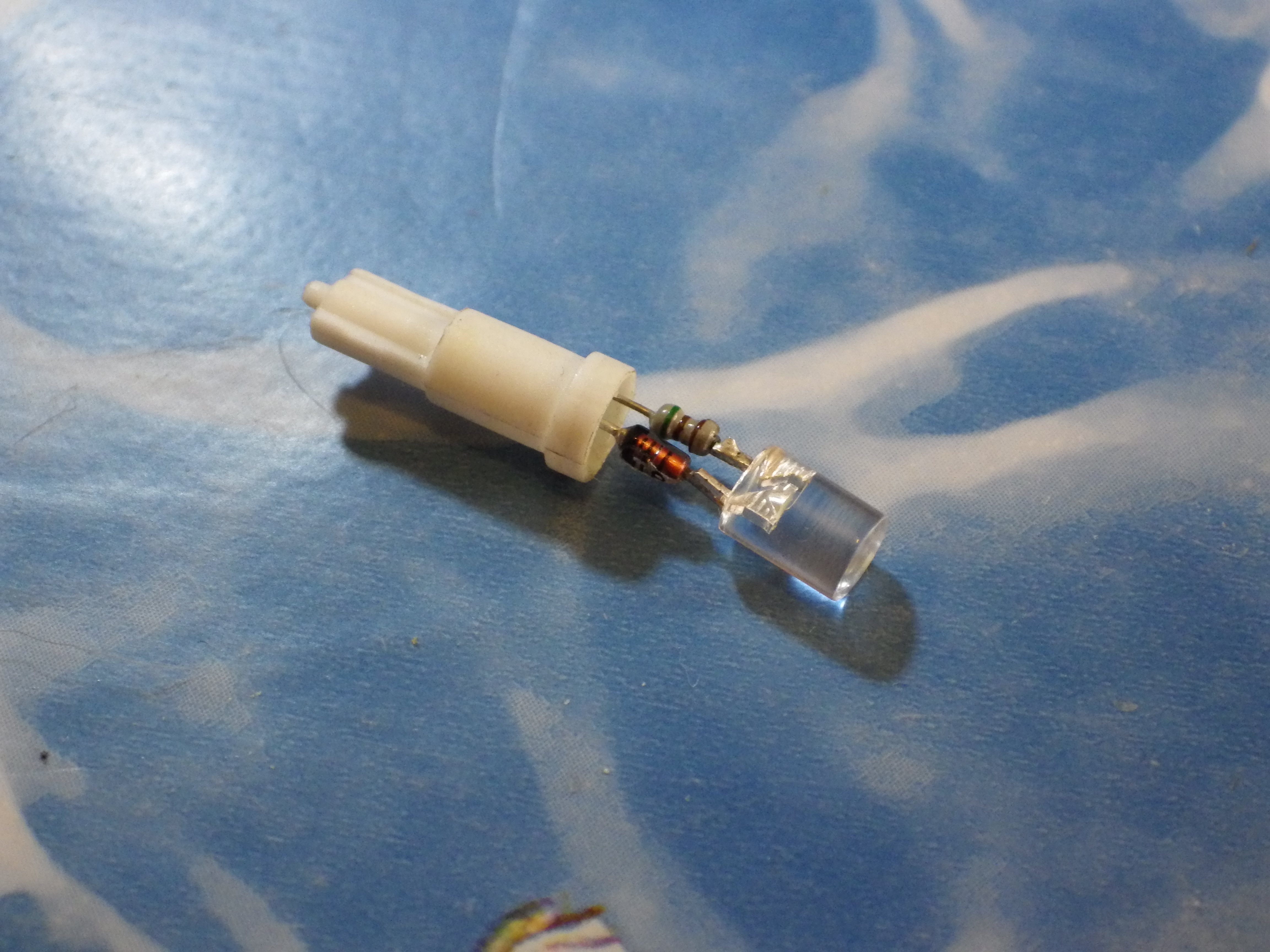

C'est un petit voyant W5W pour tableau de bord automobile.
Débarrassé de son boîtier, on trouve une diode de protection et sa résistance de limitation.

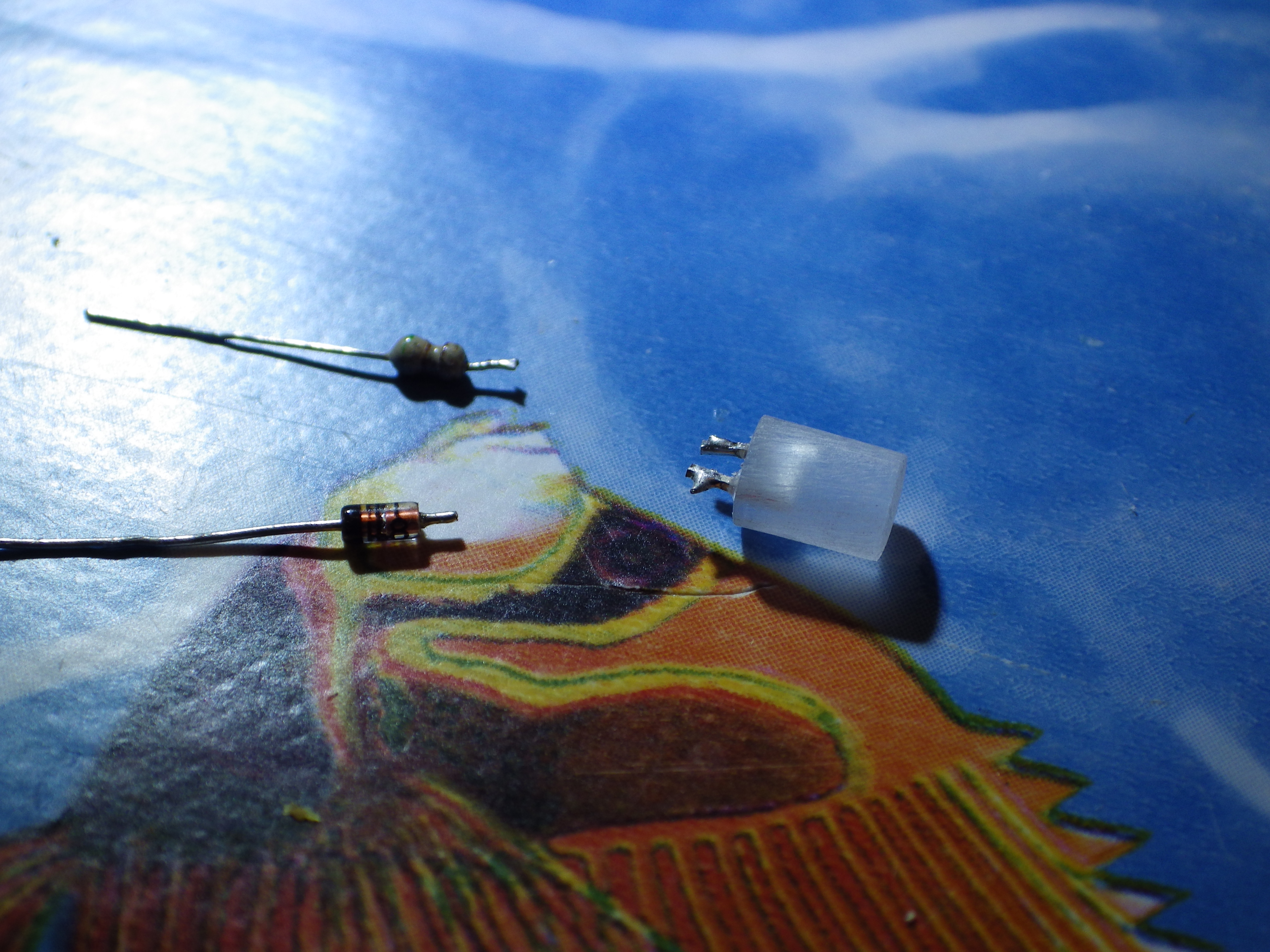

Ne reste plus qu'à séparer tout ça pour faire quelques modifications :

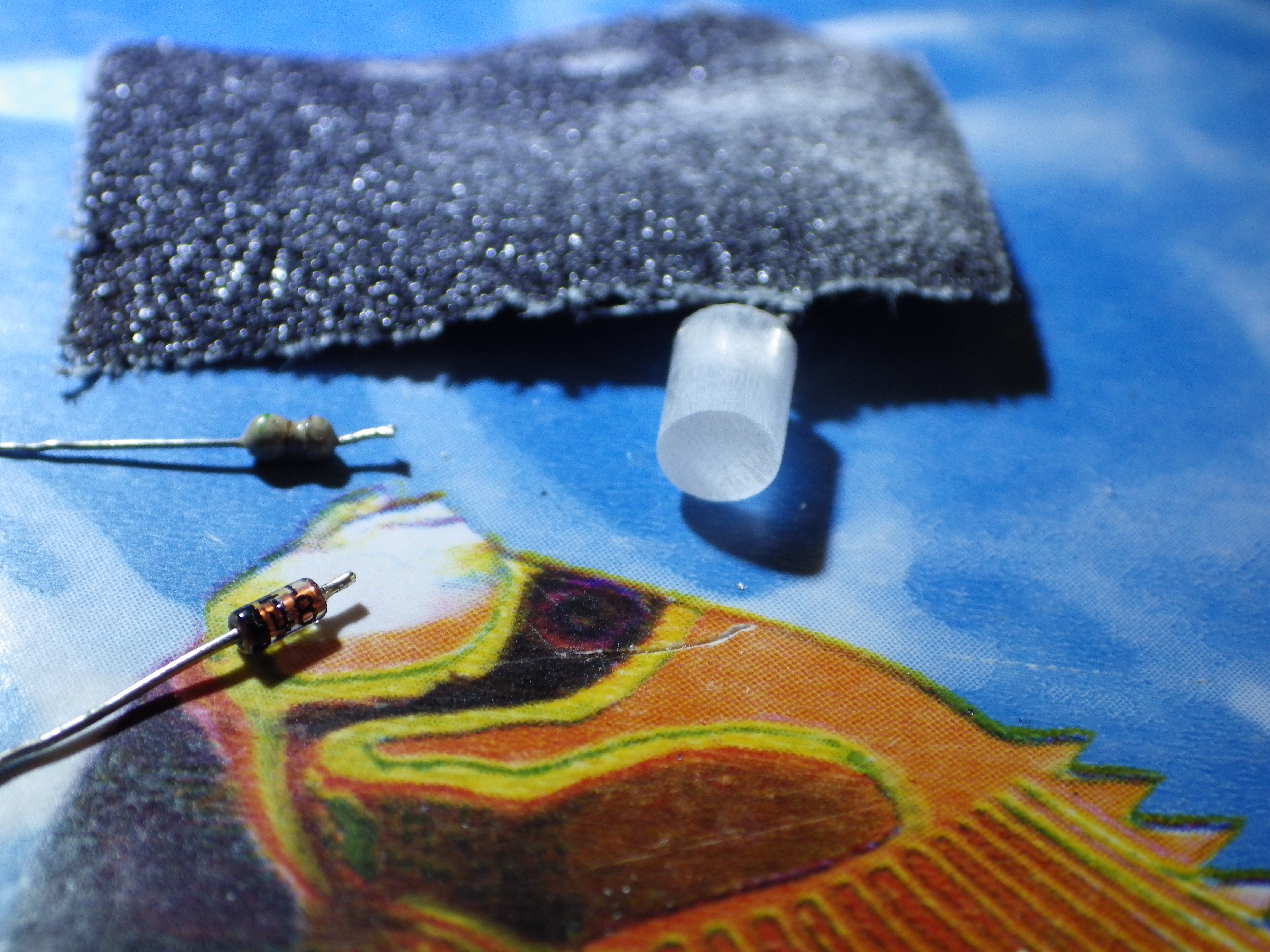

Vous remarquerez que la LED a changé de couleur.
Elle a été polie à la toile abrasive fine pour difracter au mieux la lumière :

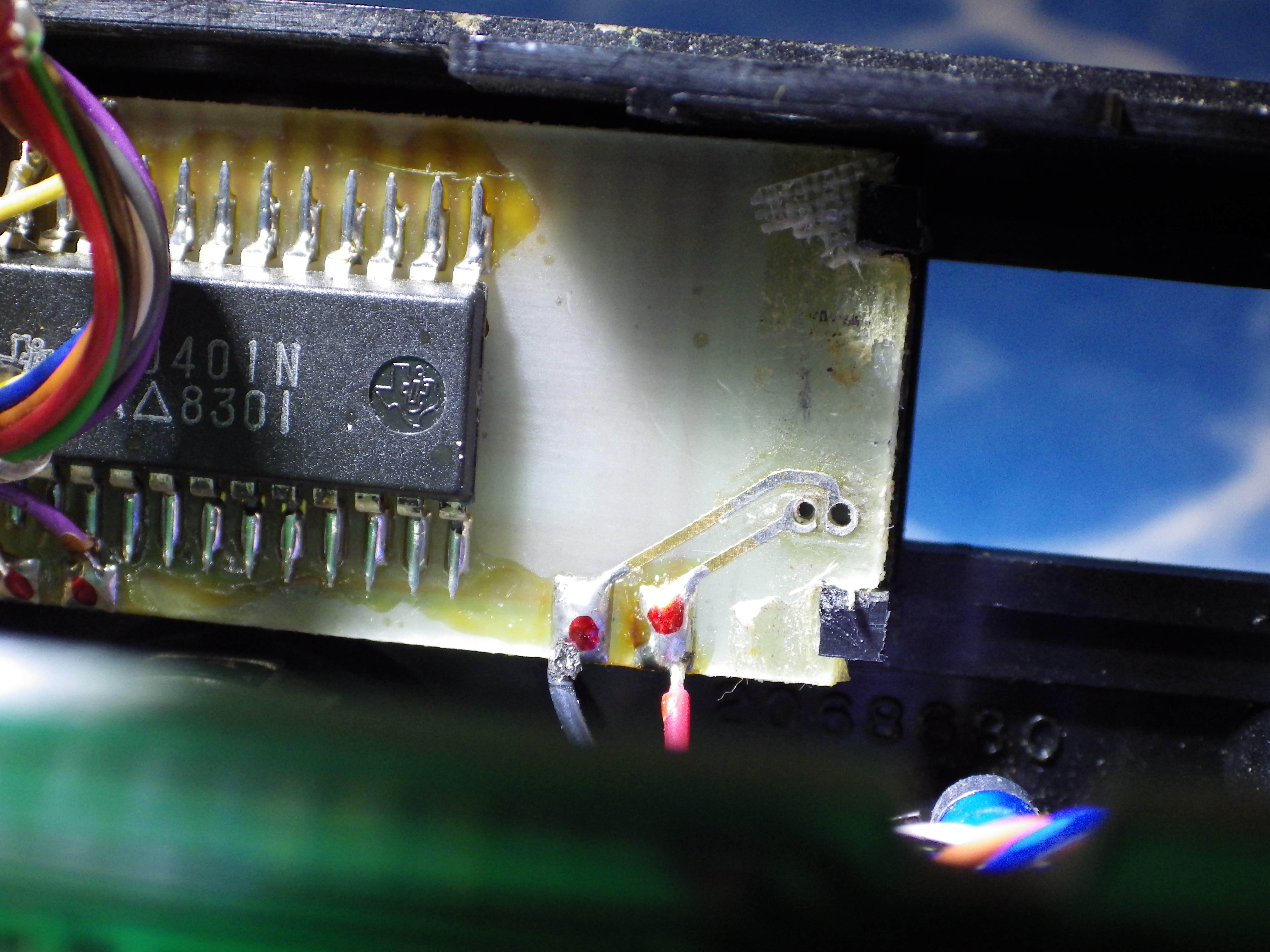

Il vous faudra percer l'époxy du LCD pour mettre la LED en place.
Heureusement, aucune piste du CI n'est présente dessous :

Vous pouvez voir les petites griffes en plastique à droite que Bernard /F0GNJ a cassé par accident.
Donc soyez extrêmement vigilant. A la perceuse Dremel, Messieurs...
Avec une petite fraise, la grosse colonne est à proscrire....

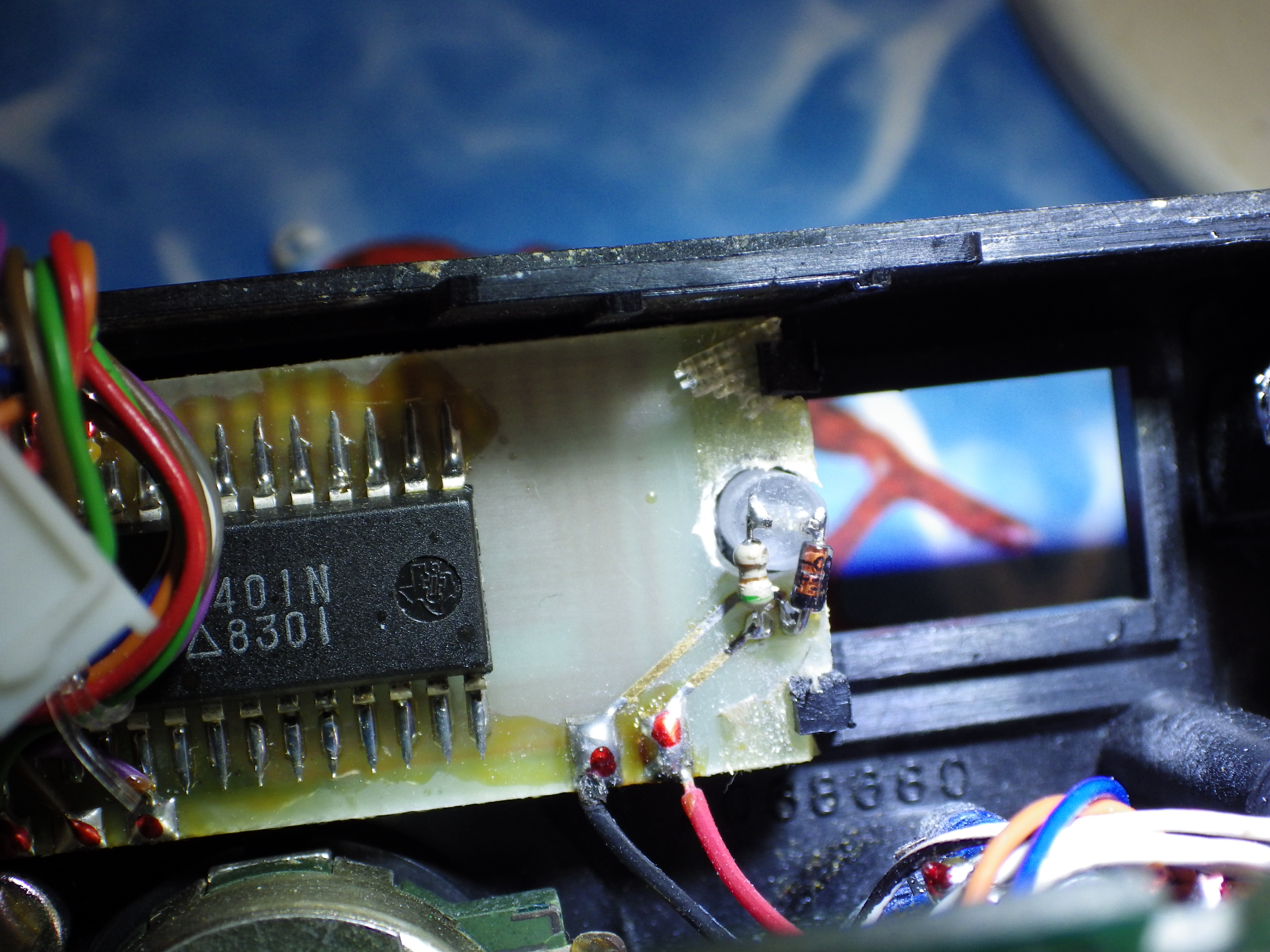

La diode n'est pas utile, mais avec 0.6V de moins...
A l'usage, j'aurais aussi due augmenter légèrement la valeur de la résistance.
Vous constaterez ci-dessous, le pourquoi. Mais vu la taille du composant, No Comment !

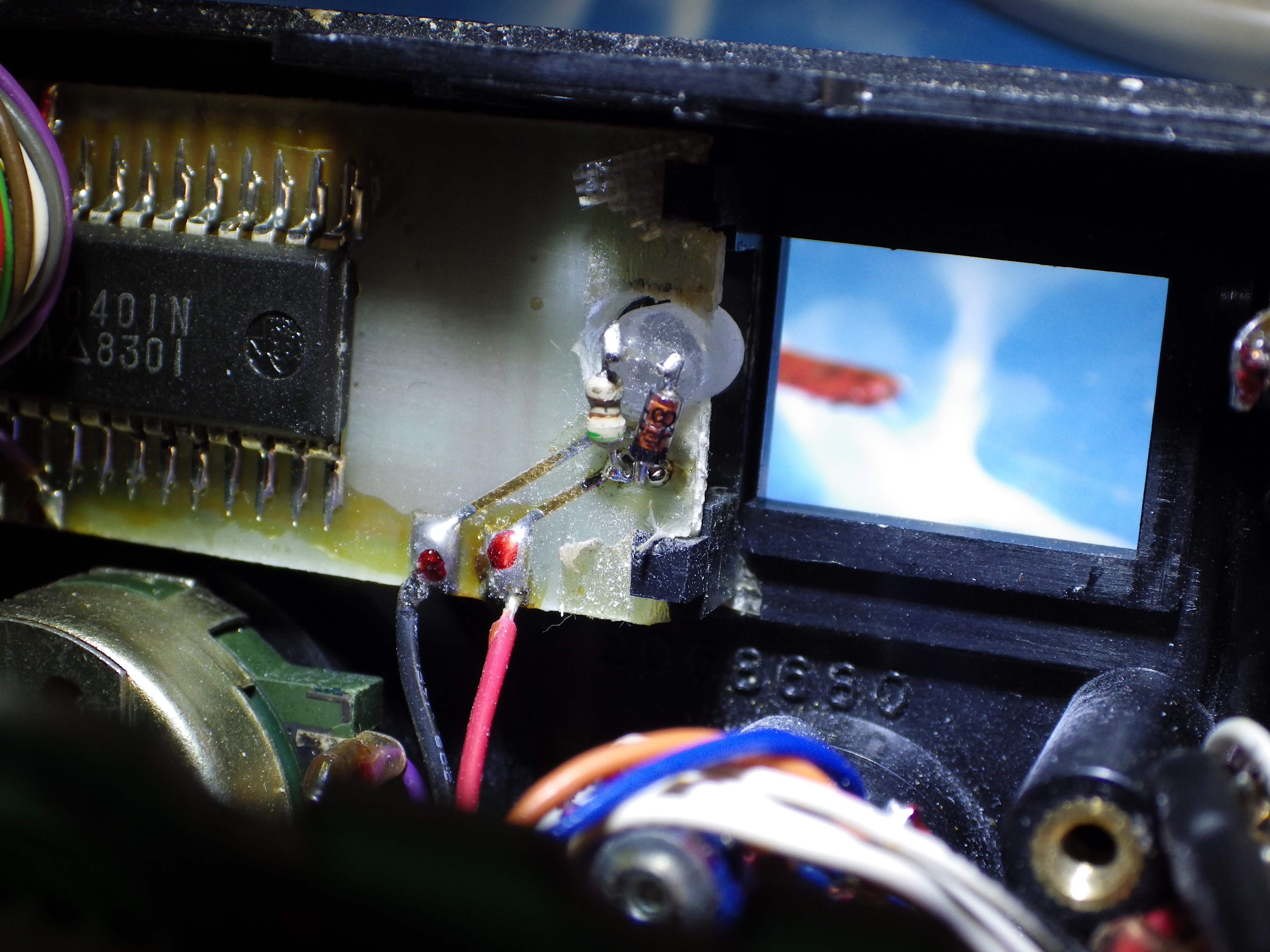

Je n'y ai pensé que plus tard :
Noyé dans une petite noisette de silicone translucide sanitaire, ça aurait put y faire...
Avec comme avantage d'immobiliser le tout...

Le remontage apporte son lot des mêmes onomatopée que pour le démontage.
D'autant plus que la manipulation s'est déroulée sur 2 WE !!!
Malgré toute la minutie, la mémoire arrive à faire défaut après une semaine de pro...

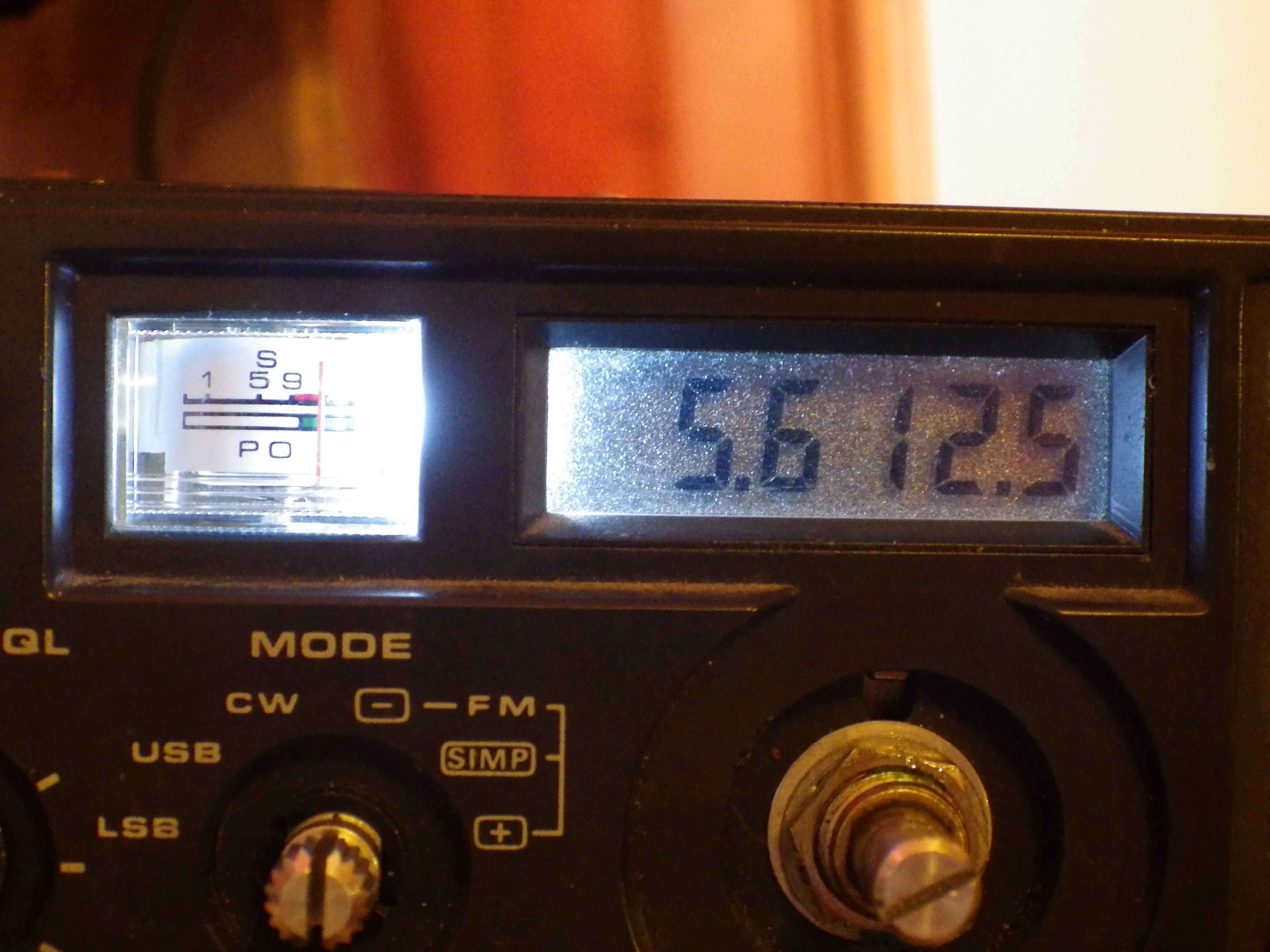

Là, C'est son et lumières...
Vous comprenez pourquoi la valeur de la résistance aurait pus être légèrement augmentée.
La noisette de silicone aurait aussi peut être mieux répartit la lumière.
Faites moi part de vos expérimentations...

Quelques heures à éprouver votre patience, mais ça valait le coup.

Nous en avons profité avec Pascal / F5LIK, son propriétaire, pour lui faire subir une petite cure de jouvence.
Contrôle de tout les condensateurs chimiques
Le S-Mètre était un peu fainéant sur sa mesure, il a retrouvé toute son amplitude.
Le poste était un peu sourd, j'ai repris l'étage d'entrée HF.
Le transistor avait déjà été modifié pour un modèle plus sensible.
Quelques points de soudures plus tard, tout était revenu dans l'ordre.

J'aurais presque viré l'antenne télescopique d'origine pour la remplacer par une BNC.
J'avais vu la modification dans les articles glanés sur le Net.
Dans le style du FT-817. Ne restait plus qu'à y greffer une antenne 'godiveau'
Sincèrement... J'en avais plein les bottes... Pascal / LIK, l'a bien compris... Hi !

Dans la rubrique Téléchargement, vous trouverez d'autres éléments concernant ce poste.

Ce n'est qu'une des nombreuses manipulations de ce poste mythique.
Mais j'espères avoir apporté ma petite pierre à l'édifice....

Précisions importantes, si :

Vous n'avez pas un Bonze dans vos relations : Laissez tomber...
Vous n'avez pas encore bu le petit blanc du matin : Buvez en 2 ou... Laissez tomber...
Votre conjointe n'a pas mis ses petites boules dans les oreilles : Pour la paix du ménage, laissez tomber...
Votre médecin de famille a refusé de vous prescrire 2 boites de décontractant : Laissez tomber...

En termes claires : BON COURAGE... C'est pire que du modélisme de très haute précision... HI !
RESTEZ ZENNNN !

Des questions, des commentaires ?
