RACK 19" ALL IN ONE
POUR POSTE RADIO

CAT SYSTEM

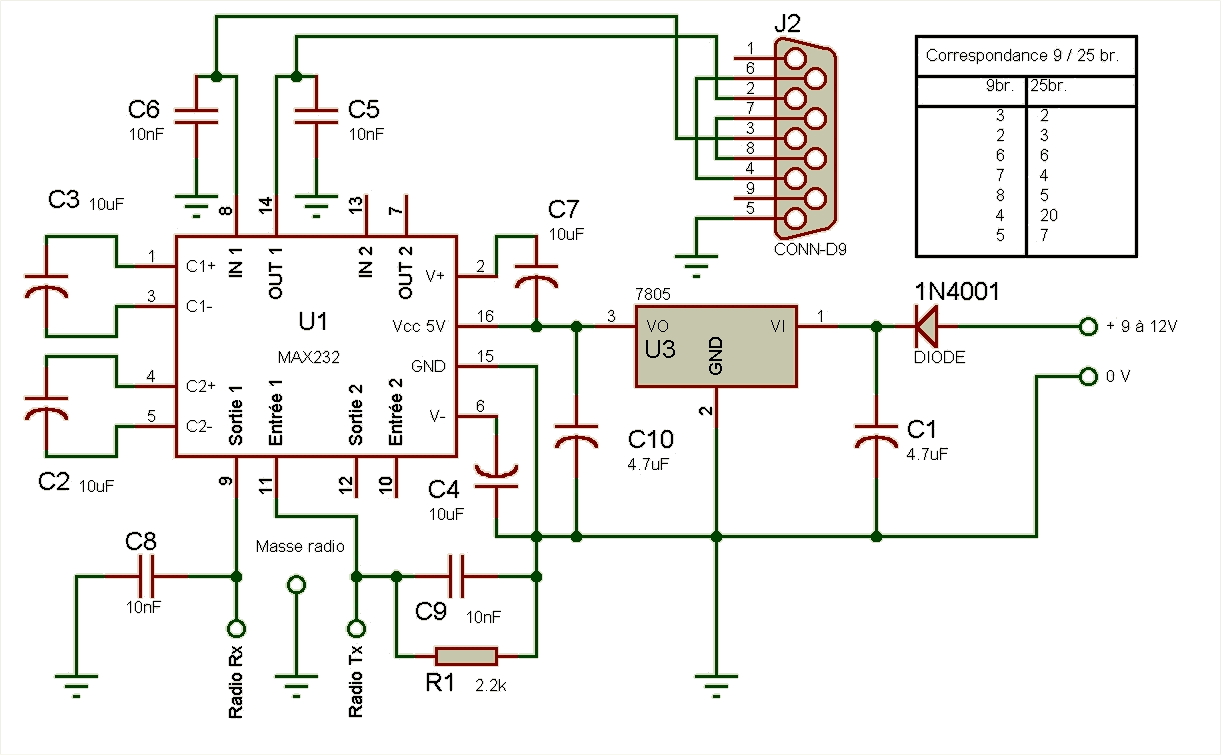

Le schéma est relativement simple.
Les condensateurs C1 à C5 ont pour valeur 1µF/16V.
Des selfs de choc seront intercalées sur le 5V (broche 16), la masse (broche 15), l'entrée et la sortie RS232 (broche 7 et 13), ainsi que l'entrée et et la sortie TTL (broche 10 et 12).

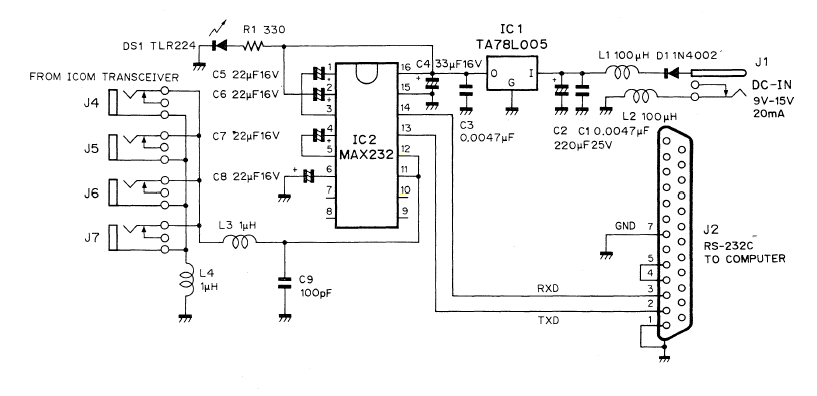

Dans le cas de l'ICOM (CT17) il faudra ponter JP1. Le schéma de l'interface originel ci dessous :

Dans le cas du YAESU ou du KENWOOD, vous ponterez JP2 et utiliserez les deux composantes TTL (TX et RX) pour le raccordement sur la radio.

cliquez pour agrandir



Une question, un commentaire en direct ?

© 11/06/2007 - Dernière modification : 26/05/2017 - F4CVM / Pascal
