Pack batterie pour portable TRX

Alimentation 12V par pack batterie pour portable ...

Heureux propriétaire de 2 YAESU FT23, ainsi que d'un FT411...
J'ai toujours eu un problème avec mes pack piles... Oui ! Je sais !!!! Il n'y a pas qu'avec les piles !!!!
Jamais chargés quand on en a besoin... Les accus sont HS...
Je tombe toujours en panne d'énergie lorsque j'en ai le plus besoin...
De plus, comment faire lorsque l'on ne dispose que de ce type de poste en mode fixe ???
QRX ! je reprends la conversation dès que j'aurais rechargé ?!?
Ouhaaa ! Le bouffon !!!!

Raz le bol... Ca me titilles les glandes du bas !!!

Non ! il y a encore quelques graffitis en dessous !!! Donc, c'est que je m'en suis pas arrêté là...
Même si parfois la colère me prends, c'est pour qu'elle soit constructive....

Pack piles...
Je décides donc de sacrifier (sur l'hôtel du Dieux de la Radio) un pack accu dont les éléments internes sont HS...
Il y a toutefois plusieurs solutions envisageables :
- Utilisation d'un pack adaptateur pour piles (Ex : Pour YAESU FTxxx : FBA-17)
- Sacrifice d'un pack accu dont les éléments sont HS (Ex : Toujours pour le même modèle de poste : FNB-xx)

Pour ma part, j'ai opté pour la seconde solution, car je disposais d'un modèle de 12V, et je pouvais donc y loger toute l'électronique.
J'en supprimes les éléments de batteries et je récupère le boîtier.
Pour ce faire, ceux ci sont la plupart du temps assemblés par collage.
Afin de les ouvrir, je serres délicatement (avec tendresse et amour) le pack dans un étau jusqu'à entendre un petit "crac..." c'est la réponse que la colle a cèdée...
Je déplace le pack dans l'étau, et ainsi de suite...
La colle type cyanoacrylate est cassante, donc elle cède assez facilement à ce type de traitement, sans trop abîmer le boîtier...
Vous pouvez envelopper le pack dans un torchon, cela évitera que les mords de l'étau ne marquent le plastique...
Evitez le pied de biche ou plus simplement un tournevis pour ouvrir votre pack, vous risqueriez de l'abîmer...

Source d'énergie...

La diversité des tensions pour chaque marque de poste est si grande qu'il nous faudra l'adapter à chaque modèle...
Si ce n'est que...
En y regardant de plus près, il s'avère que la majorité des postes fonctionnent à partir des tensions des différents modèles d'accus, pour des valeurs comprises entre 6.5 à 12V...
Afin de convenir à la majorité des modèles de portables, j'ai donc été conduit à réaliser une alimentation variable de 7 à 12V, pouvant supporter un courant 2 à 3A.
Pour simplifier la partie alimentation, j'ai opté pour une alimentation à découpage d'origine informatique, délivrant 18V ou 19V sous 5A...
Un bloc alimentation d'ordinateur portable ou d'imprimante fera très bien l'affaire...
Regardez dans les cartons des brocanteurs lors des salons RA...
Vous devriez y trouver sans soucis votre affaire...
Sinon, vous trouverez des modèles de remplacement dans les revue informatiques à des QSJ tout à fait raisonnable.
Enfin, une dernière proposition, vous pouvez utiliser des blocs alimentation basse tension pour lampe halogène.(de 10 à 30€)... Je sais, le début de la ruine...
Vérifiez juste que la tension de sortie soit bonne...
Le poids et le volume de ce type de matériel étant faible, tout pourra être logé dans une simple pochette.

La Régulation...
Le régulateur de tension utilisé est le LM317 en boîtier TO3. Il permet en théorie de fournir un courant maximum de 1,5A.
Son échauffement dépend de deux facteurs : la différence de potentiel entre son entrée et sa sortie, et le courant qui le traverse (qui est celui que va demander la charge).
Si la différence de potentiel est importante, vous ne pourrez pas faire sortir beaucoup de courant au régulateur.
En même temps, le régulateur doit avoir sur son entrée une tension d'au moins 3 Volts supérieure à la tension de sortie (pour 12V en sortie régulée, la tension d'entrée doit être d'au moins 15V).
Sachant que le régulateur accepte une tension aussi élevée que 37V en entrée, il vous faudra trouver ce qui reste raisonnable entre ces deux limites, en fonction du courant désiré en sortie.
Pour résumer, évitez d'utiliser une tension d'entrée trop élevée pour une tension de sortie faible si vous comptez vraiment faire débiter 1A à l'alim, limitez-vous à 5V ou 6V de différentiel.
Afin de pouvoir faire travailler le régulateur dans la plage de puissance pour laquelle il est annoncé, il est impératif de prévoir un radiateur de refroidissement suffisamment dimensionné.

Vous pouvez aussi remplacer le LM317 par un LM350 (3A) ou un LM338 (5A).
Il n'y a pas de modification de valeurs de résistance...
Le tableau de calcul et le schéma ci-dessous est valable pour les trois modèles de régulateur.

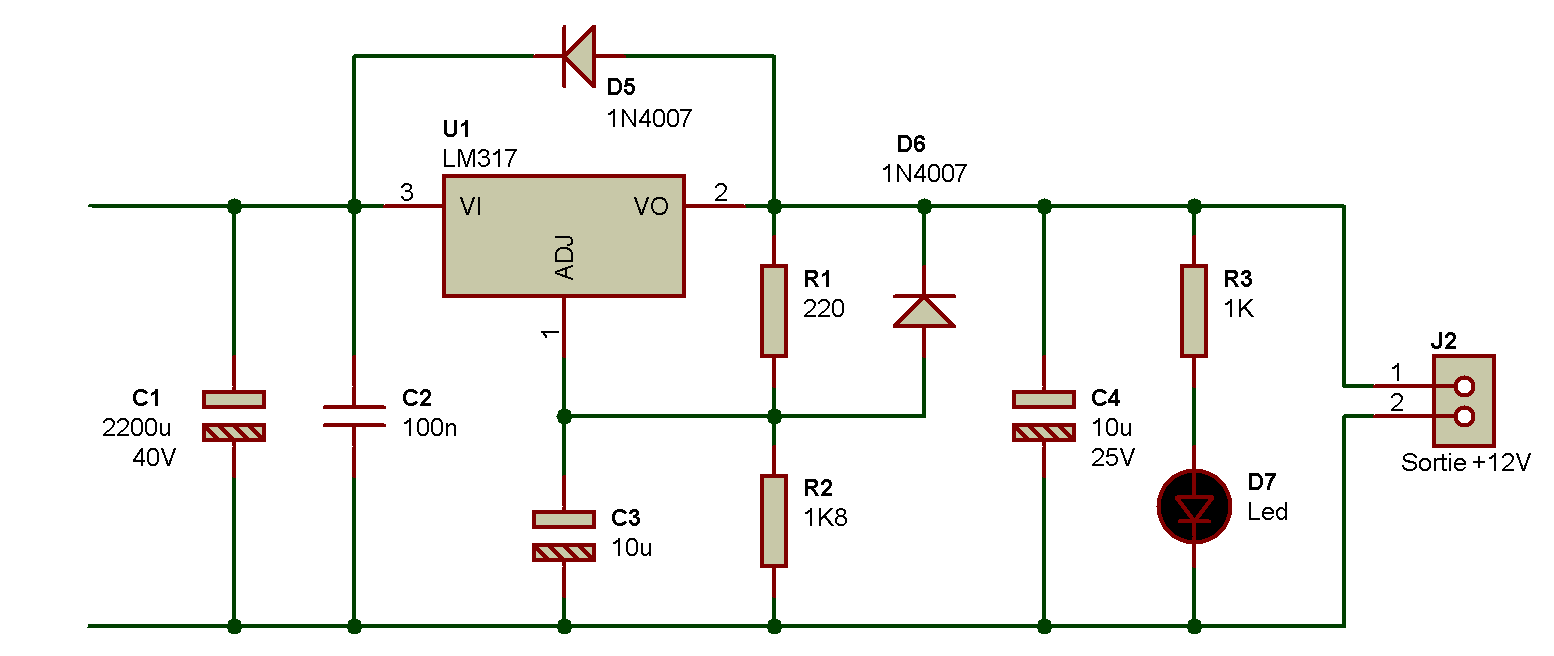

Le Schéma...

La tension continu d'entrée est adoucie et filtrée par les deux condensateurs C1 et C2

La tension de sortie est déterminée par la valeur des deux résistances R1 et R2, selon la formule suivante :
Vout (tension de sortie) = 1,25 * (1 + (R2 / R1))
Le tableau ci dessous vous permettra de calculer très facilement la valeur de R2

R2 pourra être remplacée avantageusement par une résistance fixe suivie d'un potentiomètre.
Cette option permet d'avoir une valeur minimum de tension sous laquelle on ne descendra pas, le potentiomètre appliquant la valeur maxi de la tension
Exemple : R2 fixe de 1K (tension mini à 6.93V) en série avec un potentiomètre de 1K (total 2K, donc tension maxi à 12.61V)
L'alimentation sera donc variable de 6,93V jusqu'à 12,61V...
Vous ajusterez ces valeur de résistance suivant le modèle de votre matériel radio....

Les diodes D5 et D6 protègent le régulateur en cas de mauvaise manipulation

C4 assurant le découplage de l'alimentation...

R3 et sa LED visualisent le bon fonctionnement de l'ensemble...

Réalisation...
Je laisse au puristes le soit de dessiner de typon, car le montage est tellement simple, et la forme des boîtier pile tellement variée qu'un câblage sur une plaque pastillée me parait tout indiqué...

L'entrée de la tension dans le pack adaptateur se fait au moyen d'un connecteur DC châssis ou à souder, suivant votre disponibilité.

Le câble d'alimentation est un modèle moulé tout fait, avec son fusible sur le cordon...
Achetez en 2...
Le premier sera raccordé à l'alimentation de votre choix, ballast pour lampe halogène, alimentation 13,8V de la station ou bloc de PC portable...
Le second servira en mobile, avec une fiche allume cigare au bout...

Pensez aux boîtiers d'appoint incorporant une batterie plomb.
Il se vendent en grande surface.
Vous voilà fin prêt pour trois semaine de trafique en portable non-stop...
Surveillez juste que les glaçons ne refroidissent pas trop vite lors du ravitaillement (pour les plus bavards...)

Les photos...
Ce sera pour plus tard...
Malheureusement, dans le déménagement, j'ai si bien rangé le miens que je ne l'ai pas retrouvé...
Je vous complèterais l'article dès que j'aurais remis la main dessus...
