Description :

Afin de faire dialoguer la partie commande avec la partie opérative, il va falloir faire dialoguer tout ce petit monde.
Pour disposer d'une portée suffisante, j'ai abandonné l'idée du WiFi, encore plus du Bluetooth...
C'est sur un module modem radio en 2.4 GHz que je vais reporter mon choix.

le module 24L01 :

Ce module intègre tout le nécessaire pour de la transmission de données sur la bande 2.4 GHz.
Il fonctionne aussi bien en émetteur, qu'en récepteur.
Il existe en deux versions similaires à l'usage :
    - Une version avec antenne intégrée (stripline) pour une communication restreinte à une centaine de mètre ;

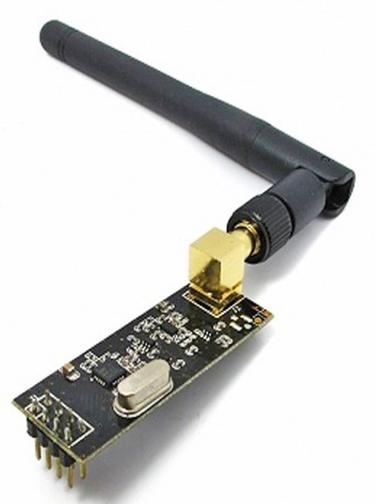

    - Une version avec antenne extérieure (photo ci-dessus) offrant un plus grand gain, donc une plus grande portée théorique estimée à 1 km..

Il se raccorde à l'Arduino par l'intermédiaire d'une liaison SPI
Attention : Il s'alimente en 3.3V et non pas en 5V

Afin de simplifier l'opération, j'ai opté pour une petite carte d'adaptation qui résout le problème de conversion de tension :

Elle intègre directement le régulateur de tension et le filtrage des lignes de communication.

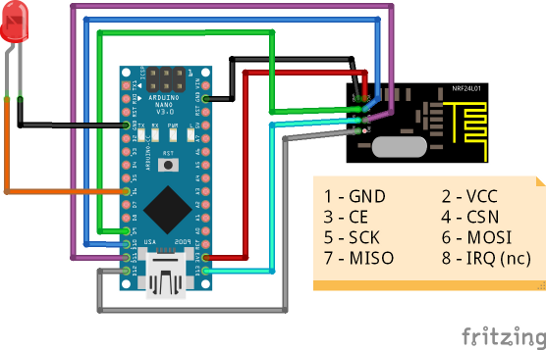

le raccordement à l'arduino :

Fonctionnement :

Je ne m'étendrais pas sur le sujet, d'autant plus qu'il y a nombres d'explications sur le Net.
Je ne puis que vous conseiller l'aller sur les carnets du Maker (liens ci-dessous) qui vous apportera, mieux que je ne pourrais le faire, tout les détails.
Il y a toute une panoplie d'exemples, facilement compréhensible, sur le fonctionnement de l'interface.
Ne restera plus qu'à adapter à notre usage.
Les bibliothèques, les fichiers d'exemples, tout y est...

Les liens :

Les carnets du Maker

phpBB

Des questions, des commentaires en direct ?

© 09/07/2017 - Dernière modification : 21/08/2017 - F4CVM / Pascal
